Stavebnice TIPA PT024M Mono indikátor vybuzení

Detailní popis produktu

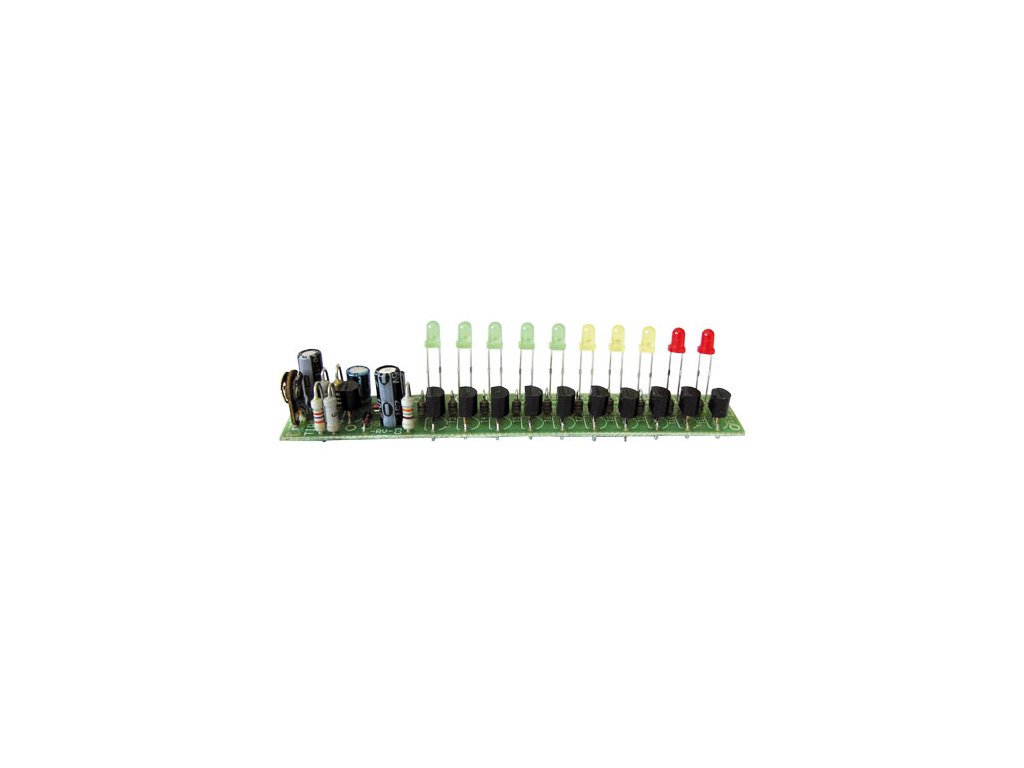

Stavebnice TIPA PT024M Mono indikátor vybuzení
Stavebnice jednoduchého indikátoru vybuzení, jímž lze indikovat signál o amplitudě 750mV až po 100V (např. 100V rozvody). Zapojení je i přes použití klasických součástek jednou z nejmenších konstrukcí tohoto druhu na trhu. Díky spojovacím bodům lze sestavit neomezené množství indikátorů do kompaktního celku. Toho využívá i stereo verze stavebnice (PT024S). Můžete tak například kontrolovat i průběh několikastopého nahrávání nebo si vytvořit indikátor šestikanálového domácího kina. Zapojení dokáže indikovat také datové přenosy s frekvencí od 10Hz do 100MHz.

Napájecí napětí: 10 - 14V
Proudový odběr: max. 65mA (Uz=12V)
Vstupní citlivost: nastavitelná 0.75 - 100V
Průběh téměř lineární (drobné odchylky v závislosti na toleranci součástek).
Rozměry DPS: 93x16.5mm

Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
