Ekvipotenciální svorkovnice EB I228407EPS 4 A s krytem, šedá

Detailní popis produktu

Elektro Bečov I228407 Ekvipotenciální svorkovnice EPS 4 A s krytem, šedá
Ekvipotenciální svorkovnice EPS 4 A s krytem šedá je určena pro vyrovnání potenciálů a připojení uzemnění.
Obsahuje izolátor, kontaktní lištu z mosazi s poniklovaným povrchem a svorky z mosazi rovněž s poniklovaným povrchem.

Proč si vybrat tuto ekvipotenciální svorkovnici?
Dodává se s krytem ve šedém provedení, které chrání svorky a usnadňuje montáž.
Obsahuje izolátor pro bezpečné oddělení vodičů a snížení rizika nežádoucích kontaktů.
Není testována na výbušnost, není tedy určena pro prostředí s výbušnými atmosférami.
Má kontaktní lištu z mosazi s poniklovaným povrchem, což přispívá k odolnosti vůči opotřebení.
Svorky jsou z mosazi s poniklovaným povrchem pro spolehlivé a stabilní připojení vodičů.

Podrobný popis produktu
Ekvipotenciální svorkovnice EPS 4 slouží k hlavnímu pospojování - vyrovnání potenciálu, dle normy ČSN 33 2000-4-41
a jako ekvipotenciální přípojnice dle ČSN EN 62 561-1. Zemnicí vodiče FeZn je před připojením nutné vyrovnat a vytvarovat
dle podmínek umístění svorkovnice EPS 4. Vodiče nesmí být „napnuté“ takovým způsobem, aby mohlo dojít k vytržení svorkovnice
z TH lišty nebo podložky (například z lišty TH 35 v KT 250 uložené ve zdi objektu). Pro aplikace, kde se nelze pnutí vodičů vyhnout
je vhodné EPS 4 k liště TH 35 pomocně zajistit plastovými stahovacími páskami (stahovací pásek se provleče v rohách EPS 4,
které jsou primárně určeny pro šrouby při montáži na podložku). Dále je nutné vodiče očistit od povrchové koroze a nečistot,

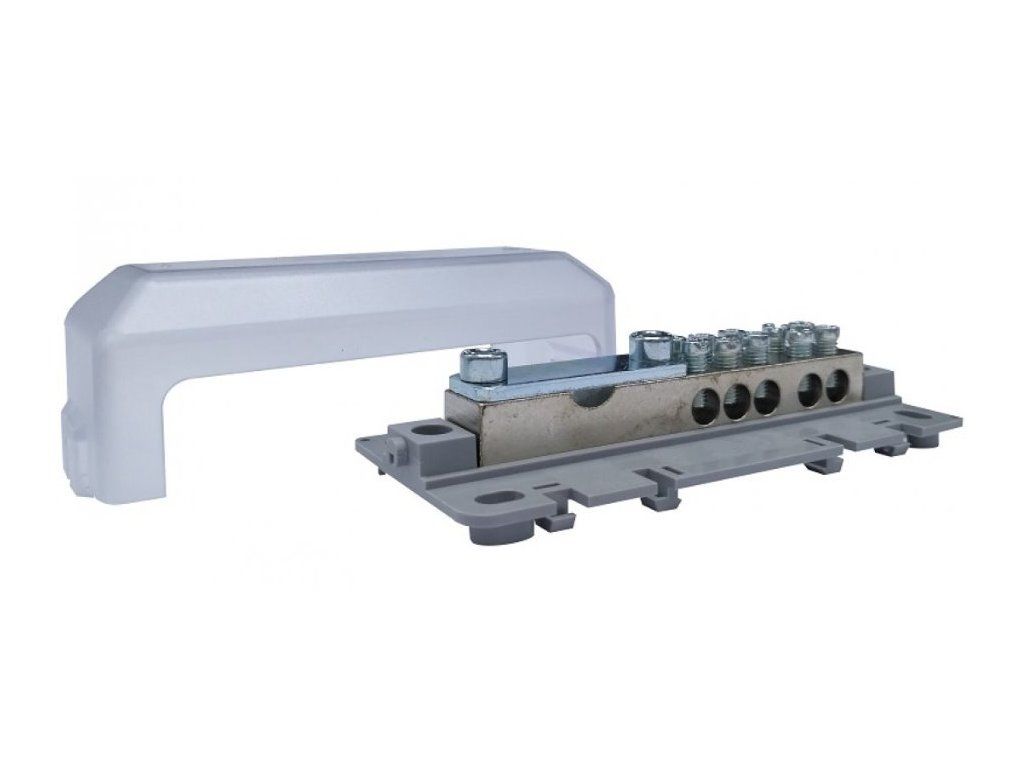

které mohou být na vodičích usazeny při montáži (barva od malování apod.). Svorkovnice je sestavena z nosné podložky, můstku a krytu.
Můstek je vyroben z elektrovodné mosazi s povrchovou úpravou.
Povrchová úprava můstku - nikl, umožňuje připojení měděných i hliníkových vodičů (pro starší instalace).
Obecně jsou můstky opatřeny otvory pro připojení jmenovitých vodičů 6 a 16 mm2.
Připojení zemnícího pásku 30 x 4, 20 x 3, případně zemnícího kulodrátu o průměru 10 mm je pomocí dvou šroubů a příložky.
Kryt je vyroben z polykarbonátu, je transparentní, čímž je umožněna vizuální kontrola svorkovnice (zapojení, popisů apod.).
Spojení krytu a podložky je možno zabezpečit zaplombováním. Nosná podložky (patka) je vyrobena z polyamidu,
hořlavost VO v barevném provedení UN 7008 (šedá). Nosná podložka je konstruována tak,
aby bylo možné svorku EPS 4 namontovat na lištu TH 35 horizontálně i vertikálně. EPS 4 lze namontovat i na podložku (přímo na zeď)
nebo do elektroinstalačních krabic KO 125 E, KT 250 L apod. Šrouby a příložka jsou vyrobeny z oceli ošetřeny povrchovou úpravou.

Parametry:
Upínací jednotky    10 x 16 mm² + 1 x 30 x 4 mm (nebo Ø 10 mm nebo 70 mm²)
Jmenovitý proud [A]    76
Jmenovité izolační napětí [V]    1 000
Jmenovité impulsní výdržné napětí [V]    6 000
Způsob montáže    TH 35 / podložka
Provozní teplota [°C]    -25 - +55
Počet připojovacích míst    11
Počet pater    1
Možnost plombování    ANO
Počet pólů    1
Norma    EN 60974-1-1
Norma    EN 62561-1
Třída    N
Iimp    50 kA
Rozměry [mm] (šířka / výška / délka)    49 / 43 / 118
Hmotnost [g]    174
Balení [ks]    1
