xCOAX4-SET - zestaw extender

Detailní popis produktu

xCOAX4-SET je sada aktivních převodníků pro přenos dat ze sítě Ethernet a napájení PoE prostřednictvím typického koaxiálního kabelu používaného při analogovém monitorování.

Zařízení umožňují instalaci IP kamer PoE v místech, kde není možné nebo výhodné vyměnit stávající koaxiální kabeláž. Modul xCOAX4-SW je napájen z libovolného přepínače PoE (port RJ45) a prostřednictvím koaxiálního kabelu, což umožňuje obousměrnou síťovou komunikaci a napájení modulu xCOAX4-CAM. K portu RJ45 modulu xCOAX4-CAM na konci linky lze připojit IP kameru nebo jakékoli síťové zařízení.

Zařízení lze volitelně napájet ze šroubových konektorů POWER. Pro správné napájení přijímačů PoE musí být napětí vyšší než 44 V DC. Při napájení ze šroubových konektorů s napětím 55V DC se výstupní výkon dostupný v portu PoE zvýší na 60W.

Maximální vzdálenost přenosu dat a napájení PoE závisí na délce a průřezu použitých kabelů a na kvalitě použitých konektorů BNC. Přítomnost dalších vodičů v trase kabelu a dalších mezilehlých spojů má významný vliv na stabilitu přenosu. Maximální délka koaxiálního kabelu je 1000 m. V případě špatné kvality kabelu může dojít ke snížení přenosové rychlosti na 10 Mb/s, což bude signalizováno diodou na krytu.

Klíčové vlastnosti a funkce:

• přenosový dosah po koaxiálním kabelu až 1000 m při rychlosti 10/100Mbps

• odolnost proti rušení a funkce hlídacího psa ve stopě COAX

• lze napájet pomocí přepínače 802.3at/af PoE, PoE PASSIVE (xCOAX4-SW) a prostřednictvím šroubových konektorů 10-58 VDC.

• může napájet přijímače PoE 802.3at/af nebo PoE PASSIVE až do výkonu 60 W (s využitím všech 4 kroucených párů pro napájení).

• velmi nízká spotřeba energie - 1,35 W na celou dráhu

• malé velikosti modulů

• jasná optická indikace stavu napájení a přenosu dat

• snadné a rychlé spuštění bez konfigurace parametrů

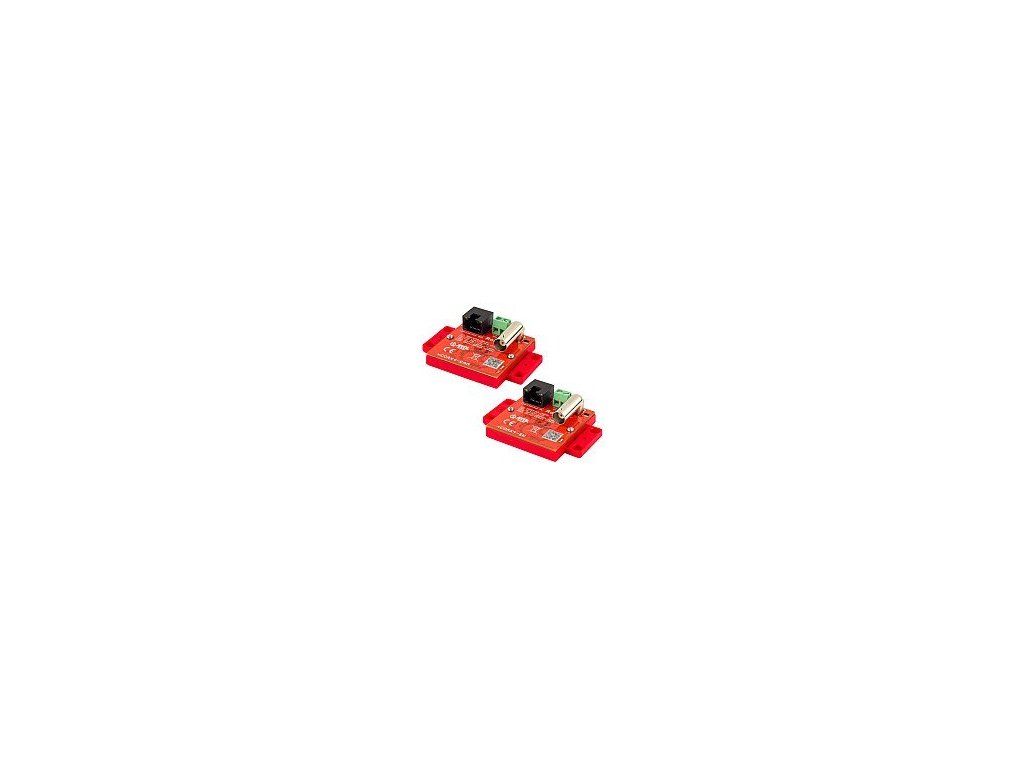

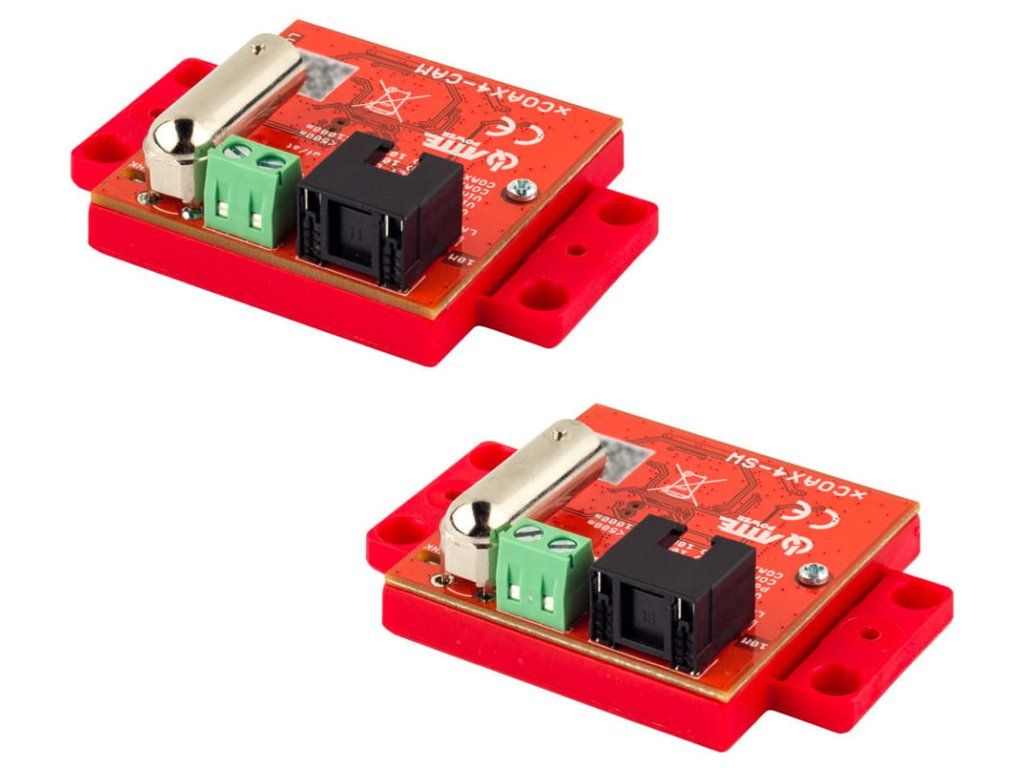

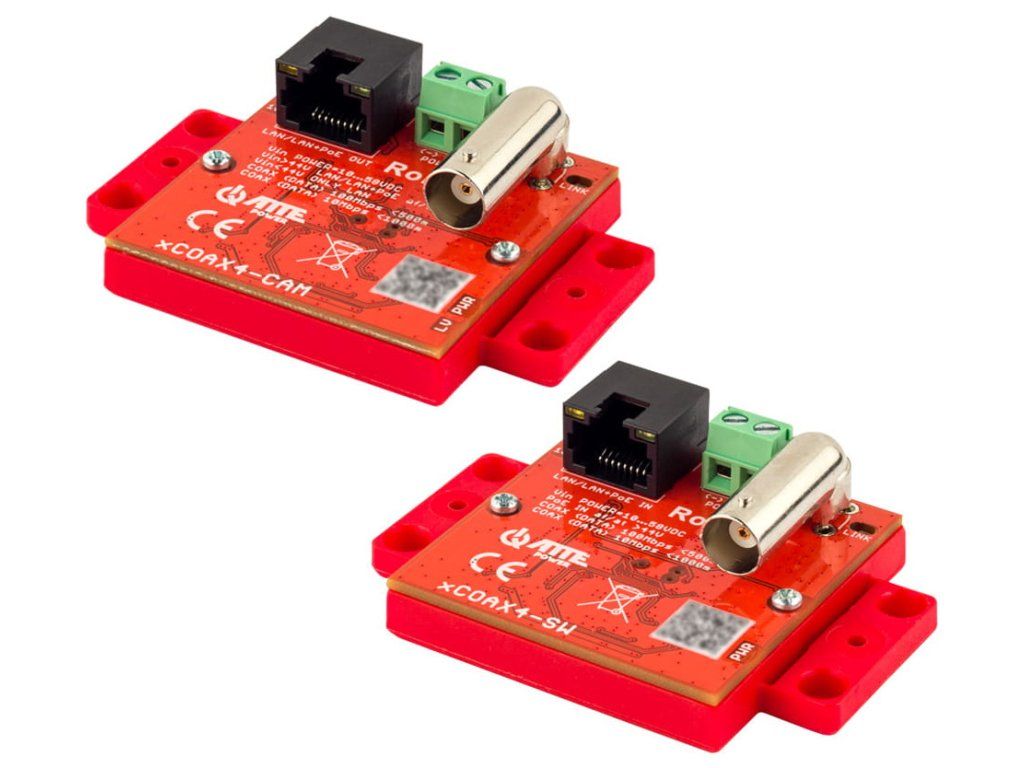

Sada obsahuje:
xCOAX4-SW
xCOAX4-CAM

Zařízení naváží komunikaci rychlostí 100 Mb/s po připojení napájení a správném zapojení kabelů. Pokud se nepodaří navázat stabilní spojení, sníží se přenosová rychlost na 10Mb/s. To bude signalizováno rozsvícením kontrolky LED 10M.
Pokud nelze navázat spojení, ověřte kvalitu konektorů BNC na koncích cesty XCOAX. Stabilnímu přenosu mohou bránit další přípojky a odbočky cesty XCOAX. Ověřte jejich správnost a odstraňte všechny nepotřebné.

LED dioda LV se rozsvítí a signalizuje pokles napětí na přijímači XCOAX-CAM pod 44 V DC. Lze ji resetovat odpojením a opětovným připojením napájení. Její rozsvícení signalizuje potřebu ověřit, zda je napájení soupravy správné. Pokles napětí pod 44 V DC může být příčinou nestabilního provozu nebo zabrání tomu, aby se přijímače PoE připojené k soupravě XCOAX-CAM po restartu spustily.

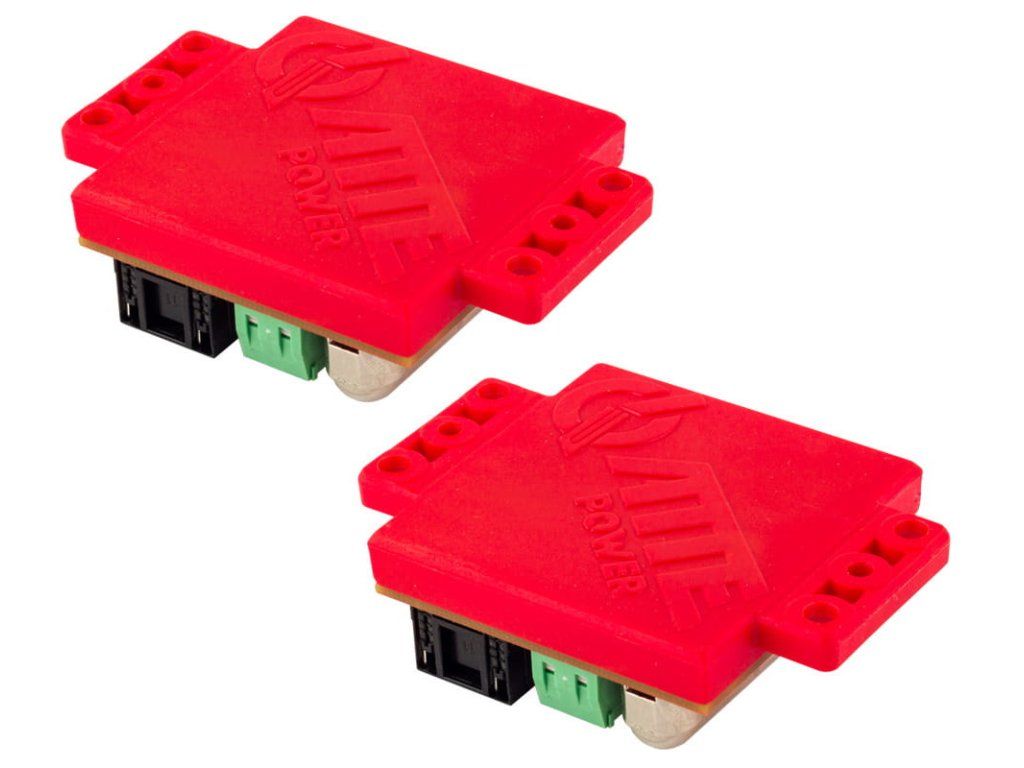

Zařízení má velmi malé rozměry, které umožňují snadnou instalaci v malých prostorách.

Díky tomu lze zařízení instalovat do libovolného krytu, ale nejvhodnějším způsobem montáže jsou speciální kryty a montážní desky řady ABOX, vybavené systémovými otvory v rastru 10,8 mm. Systémové řešení umožňuje vertikální nebo horizontální montáž vybraných zařízení do libovolného otvoru v pouzdře nebo montážní desce. S použitím přídavného adaptéru lze zařízení instalovat na lištu TH-35.

Kryt umožňuje montáž několika způsoby:

• pomocí montážních čepů na rastru 10.8, který je ve všech skříních ABOX.

• přišroubováním šroubu skrz další otvory k libovolnému rovnému povrchu.

• pomocí montážní desky ADD-RACK2U1 nebo ADD-RACK2U2.

• pomocí přídavných západek na liště TH35 (DIN) ADD-TH35
