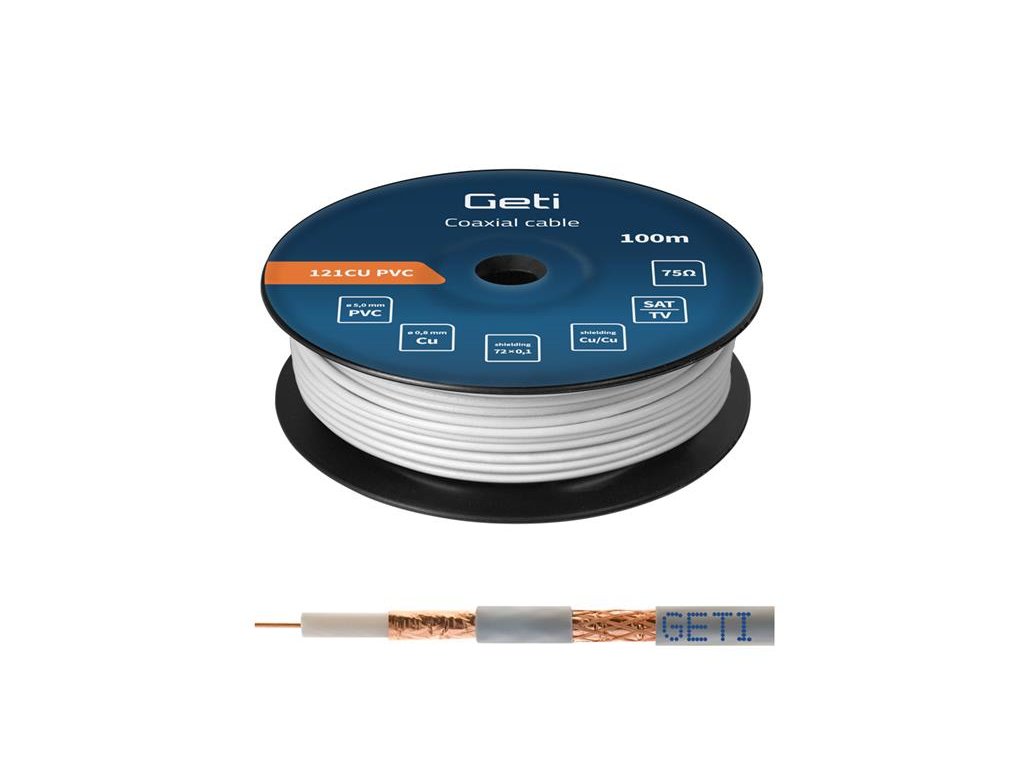

Vodič koax GETI 121CU PVC (100m cívka)

Detailní popis produktu

Koaxiální kabel vysoké jakosti se středovým vodičem z čisté mědi, vhodný pro použití v kabelových distribučních sítích.


Technické parametry:

- vnitřní vodič: čistá měď, ø 0,80mm ±0,01
- opletení: čistá měď, 72 x 0,10 mm
- průměr opletení: 4,05mm ±0,05
- vrstvená Cu fólie: ø 3,57mm ±0,05
- dielektrikum: ø 3,50mm ±0,05
- plášť: PVC bílá, ø 5,0mm ±0,10
- nominální impedance: 75 Ω ±3
- kapacita: 53 pF/m ±2
- maximální napětí: 2kV
- útlum odrazu: > 20 dB (5-2500 MHz)
- minimální poloměr ohybu: 50mm
- činitel zkrácení: 84% (+/-2)
- pracovní teplota: -30℃ + 60℃
- skladovací teplota: -30℃ + 70℃
- balení: 100 m cívka = 1ks
- balící množství: 2ks karton


Útlum MHz / dB/100 m:

- 5MHz - 1.7dB
- 50MHz - 5.3dB
- 100MHz - 7.5dB
- 200MHz - 10.5dB
- 400MHz - 15.0dB
- 600MHz - 18.8dB
- 800MHz - 21.9dB
- 1000MHz - 24.9dB
- 1350MHz - 28.9dB
- 1600MHz - 31.8dB
- 1750MHz - 33.3dB
- 2150MHz - 37.3dB
- 2400MHz - 39.6dB
