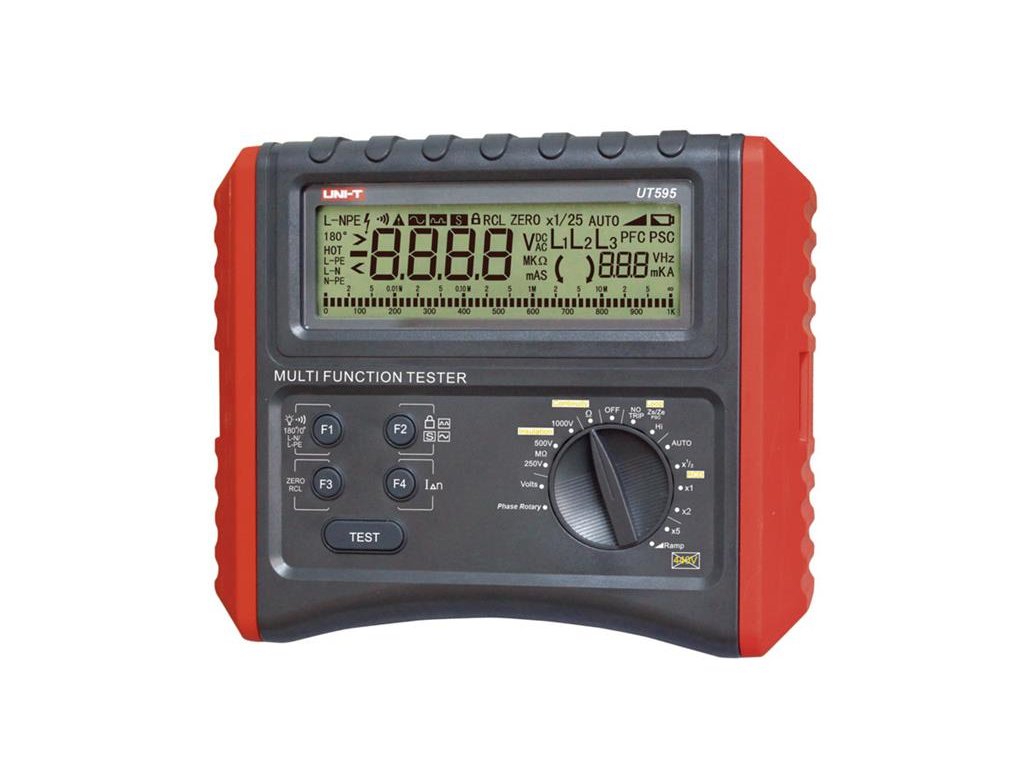

Multifunkční revizní tester UNI-T UT595

Detailní popis produktu

Přístroj UT 595 je univerzální měřící a testovací přístroj pro provádění revizí elektrických spotřebičů. Umožňuje automatizovanou kontrolu vybavovací doby proudových chráničů, měření svodových proudů, měření impedance zemnicí smyčky a spojitosti uzemnění, měření izolačního odporu, měření kmitočtu AC napětí a měření DC a AC napětí, pořadí fází v třífázových rozvodech.. Přístroj je navržen s novým vzhledem, s velkým multifunkčním displejem s pruhovým ukazatelem s padesáti dílky. Má odolný kryt a nové analogové, digitální a mikroprocesorové obvody.. Tento přístroj byl navržen, vyroben a testován podle bezpečnostního standardu IEC61010 (Bezpečnostní požadavky na elektrická zařízení) v kategorii přepětí CATIII 300V. Plně vyhovuje normě ČSN EN 61557 pro měření izolačního a přechodového odporu.. UT595 je ideální nástroj pro údržbu, testování a kontrolu ochranných prvků elektrických zařízení pro každého elektrikáře a revizního technika.. Parametry produktu :. - maximální zobrazení displeje: 9999, analogový pruh 50 dílků. - podsvícený displej LCD o rozměrech: 125 x 37 mm. - displej zobrazuje: funkční režimy, hodnoty, jednotky a symboly. - přepínání funkcí: otočný 15-ti polohový přepínač. - přepínání rozsahů: automatické. - měření doby vybavení proudových chráničů: typů 10mA, 30mA, 100mA, 300mA, 500mA. - možnost změny fázového úhlu 0°/180° pro detekci nejrychlejšího času vybavení chráničů. - volitelný testovací režim půlvlny / celé vlny AC napětí. - automatické testy proudových chráničů: sekvenční přepínání svodových proudů, plynulý náběh svodového proudu až do vybavení chrániče. - uložení naměřených hodnot v paměti. - test impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC): v rozsazích 0,05? až 2000?. - měření spojitosti uzemnění: v rozsahu 0,01? až 200?. - měření izolačního odporu: 0,05 M? až 1M? při zkušebním napětí 250V/500V/1000V. - měření kmitočtu AC napětí: v rozsahu 20Hz až 100Hz. - měření AC a DC napětí: 0V až 440V, automatické rozlišení AC/DC/polarity. - měření pořadí fází: indikace sledu fází, směru rotace. - napájení: 6 ks alkalická baterie 1,5V AA. - kalibrační protokol: nutno objednat samostatně. - automatické vypínání přístroje. - uzamykání tlačítek. - nepostradatelný pomocník každého revizního technika. Technické parametry :. - Měření proudových chráničů. volba měřicího proudu I: 10mA / 30mA / 100mA / 300mA / 500mA. měřicí napětí: 220V ±10%, kmitočet 45Hz ž 65Hz. přesnost měřicího proudu při napětí AC 220V: ± (10% + 2). automatický test chrániče s proudem I: 50%, 100%, 200%, 500% vybavovacího proudu. rozsah měření času při proudu 1*I, ?n: 0 až 2000ms. rozsah měření času při proudu 1*I, ?n : 0 až 500ms (s funkcí odpočtu). rozsah měření času při proudu 1*I, ?n : 0 až 300ms. rozsah měření času při proudu 2*I, ?n : 0 až 200ms (s funkcí odpočtu). rozsah měření času při proudu 2*I, ?n : 0 až 150ms. rozsah měření času při proudu 5*I, ?n : 0 až 40ms. možnost změny fázového úhlu 0°/180°. přesnost měření času: ±(5%+5). - Měření impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC). provozní napětí: 220V ± 10% / 195V až 440V / 45Hz až 65Hz. měřicí proud a čas: 20A / 20ms. měřicí rozsahy: 0,05? až 1,99?; 2,0? až 19,9?; 20? až 2000?. nejnižší rozlišení: 0,01?. zkratový proud: 0kA až 26kA. přesnost: ± (5% + 5). - Měření spojitosti uzemnění. jmenovité měřicí napětí: cca 5V. měřicí proud: více než 200mA. měřicí rozsah: 0,01? až 200?. přesnost v rozsahu 0,01? až 200?: ± (2% + 5). - Měření izolačního odporu. zkušební jmenovité napětí naprázdno: DC 250V ±10% nebo 500V ±10% nebo 1000V ±10%. rozsah měření: 0,05 až 250M?, nebo 0,05 až 500M?, nebo 0,05 až 1000M?. jmenovitý měřicí proud při zátěži 250k?, 500k? nebo 1M?: 0,9mA až 1,1mA. zkratový proud: <1,8mA. přesnost měření v rozsahu 0,05M? až 1000M?: ±(5%+5). - Měření AC a DCV napětí. rozsah měření DC: 0 až ±440V. rozsah měření AC: 0 až 440V (50/60Hz). rozlišení: 1V. přesnost měření: ±(2%+3). měření napětí v rozsahu <10V: pouze informativní. - Měření kmitočtu. rozsah měření: 20Hz až 100Hz. rozlišení: 1Hz. přesnost měření: pouze informativní. - Měření sledu fází. pro napětí: třífazové AC 100V až 440V / 45 až 65Hz. sled fází: L1 › L2 › L3 rotace vpřed; L1 › L2 › L3 zpětná rotace. úbytek napětí na fázi: úbytek na fázi L1, L2 nebo L3 bude zobrazen na displeji LCD. Obecné parametry :. - funkce automatického výběru rozsahu: ano. - indikace slabé baterie: ano, symbol „ “ na displeji. - indikace přetížení (mimo rozsah): ano, symbol „OL“ na displeji. - napájení: baterie AA 1,5V, 6 kusů. - proudový odběr: základní cca 10mA, cca 50mA při rozsahu 1000V. - rozměry displeje LCD: 125 × 37 mm. - pracovní prostředí: teplota 0°C až +40°C, vlhkost max. 85%RH. - uváděná přesnost je garantována v prostředí: teplota 23 ±5°C, vlhkost: 45-75% RH. - skladovací prostředí: teplota -20°C až +60°C, vlhkost max. 90%RH. - hmotnost: 1 kg (včetně baterií). - rozměry přístroje: 210 x 90 x 175 mm. - barva přístroje: červená a šedá. Obsah individuálního balení :. - přístroj UT595: 1ks. - testovací kabely: 3ks (speciální červený se spouští × 1, zelený × 1, černý × 1). - alkalická baterie 1,5V AA: 6ks. - přenosné pouzdro: 1ks. - návod k použití: 1ks. Velkoobchodního balení :. - standardní množství na karton: 4ks. - rozměry standardního kartonu: 510 × 330 × 300 mm. - standardní celková hmotnost kartonu: 15 kg. Výrobce: UNI-TREND. www.uni-t.cz
