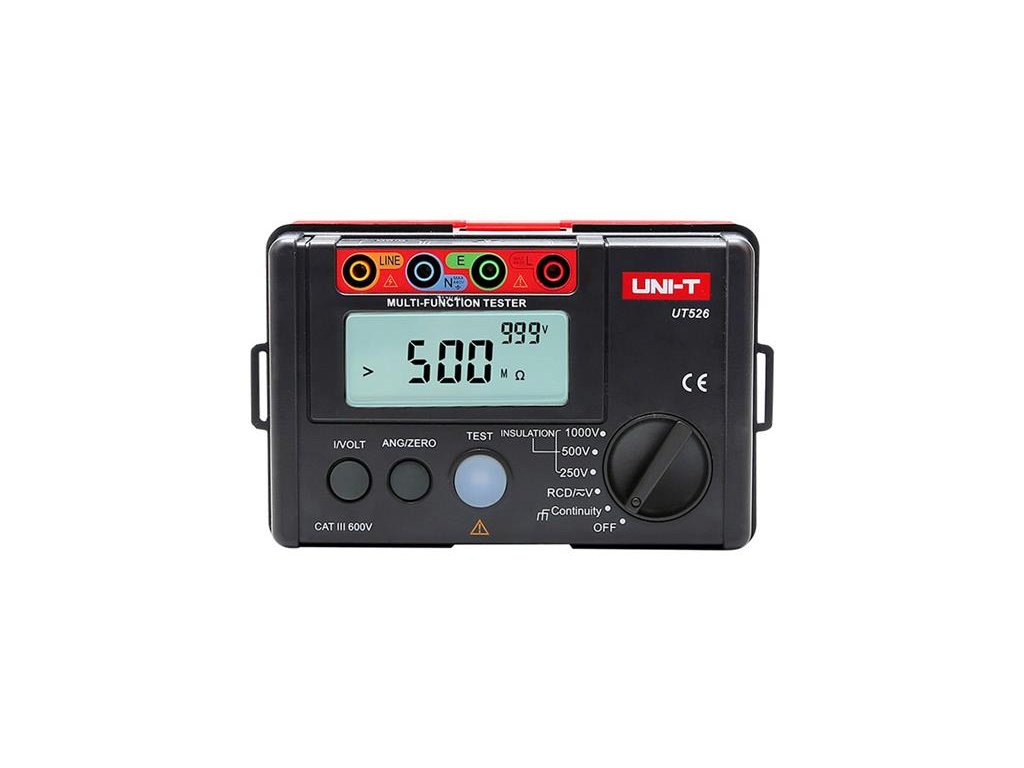

Tester multifunkční UNI-T UT526

Detailní popis produktu

Přístroj UT526 je univerzální měřící a testovací přístroj pro provádění revizí elektrických spotřebičů. Umožňuje kontrolu vybavení proudových chráničů, měření odporu zemnicí smyčky, měření izolačního odporu, kměření kmitočtu AC napětí a měření DC a AC napětí. Přístroj je nově navržen v odolném krytu s novými analogovými, digitálními a mikroprocesorovými obvody.. Tento přístroj byl navržen, vyroben a testován podle bezpečnostního standardu IEC61010 (Bezpečnostní požadavky na elektrická zařízení) v kategorii přepětí CATIII 600V. Plně vyhovuje normě ČSN EN 61557 pro měření izolačního a přechodového odporu.. Parametry produktu :. - maximální zobrazení displeje: 9999. - rozměry displeje: 71 x 34 mm. - displej zobrazuje: funkční režimy, hodnotu, jednotky a symboly. - přepínání rozsahů: automatické. - měření doby vybavení proudových chráničů: typů 10mA, 30mA, 100mA, 300mA. - měření zemnicí smyčky: v rozsahu 0,01? až 2000?. - měření izolačního odporu: 0,05 M? až 1M?. - měření kmitočtu AC napětí: v rozsahu 20Hz až 100Hz. - měření AC a DC napětí: 0V až 440V. - napájení: 6 ks alkalická baterie 1,5V AA. - nepostradatelný pomocník každého revizního technika. - kalibrační protokol nutno objednat samostatně. - neuvěřitelný poměr cena/výkon. Technické parametry :. Měření doby vybavení proudových chráničů. měřicí proud: 10mA / 30mA / 100mA / 300mA. měřicí napětí: 220V ±10%, kmitočet 45Hz ž 65Hz. přesnost měřicího proudu při napětí AC 220V: ± (10% + 2). rozsah měření času při proudu 10mA: 0 až 2000msec. rozsah měření času při proudu 30mA): 0 až 500msec. rozsah měření času při proudu 100mA): 0 až 300msec. rozsah měření času při proudu 300mA): 0 až 300msec. přesnost měření času: ±(5%+2). Měření zemnicí smyčky. měřicí jmenovité napětí: cca 5,0V. měřicí proud: > 200mA, pro < 2?. rozsah měření odporu smyčky: 0,01? až 2000?. přesnost měření: 0,01? až 2000? ±(2%+5). Měření izolačního odporu. zkušební jmenovité napětí naprázdno: DC 250V ±10% nebo 500V ±10% nebo 1000V ±10%. rozsah měření: 0,05 až 200M?, nebo 0,05 až 300M?, nebo 0,05 až 500M?. jmenovitý měřicí proud při zátěži 250k?, 500k? nebo 1M?: 0,9mA až 1,1mA. zkratový proud: <1,8mA. přesnost měření v rozsahu 0,05M? až 500M?: ±(5%+5). Měření AC a DCV napětí. rozsah měření DC: 0 až ±440V. rozsah měření AC: 0 až 440V (50/60Hz). rozlišení: 1V. přesnost měření: ±(2%+3). měření napětí v rozsahu <10V: pouze referenční. Měření kmitočtu. rozsah měření: 20Hz až 100Hz. rozlišení: 1Hz. přesnost měření: pouze referenční. Obecné parametry :. - indikace slabé baterie: ano, symbol „ “ na displeji. - indikace přetížení (mimo rozsah): ano, symbol „OL“ na displeji. - napájení: baterie AA 1,5V, 6 kusů. - proudový odběr: základní cca 10mA, cca 50mA při rozsahu 1000V. - rozměry displeje LCD: 71 x 34 mm. - pracovní prostředí: teplota 0 až +40°C, vlhkost max. 85%RH. - uváděná přesnost je garantována v prostředí: teplota 23 ±5°C, vlhkost: 45-75% RH. - skladovací prostředí: teplota -20°C až +60°C, vlhkost max. 90%RH. - rozměry přístroje: 160 x 100 x 71 mm. - barva přístroje: červená a šedá. - hmotnost přístroje: 380g. - hmotnost: 0,7 kg (včetně baterií a obalu). Obsah individuálního balení :. - přístroj UT526: 1ks. - baterie 1,5V, AA: 6ks. - testovací kabely s krokosvorkami: 3 ks (červený, zelený, modrý). - pouzdro: 1ks. - návod k použití: 1ks. Velkoobchodní balení :. - standardní množství na karton: 10ks. - rozměry standartního kartonu: 445 x 440 x 180 mm (0,063 CBM). - celk. hmotnost standardního kartonu: 12,8 kg. Výrobce: UNI-TREND. www.uni-t.cz
