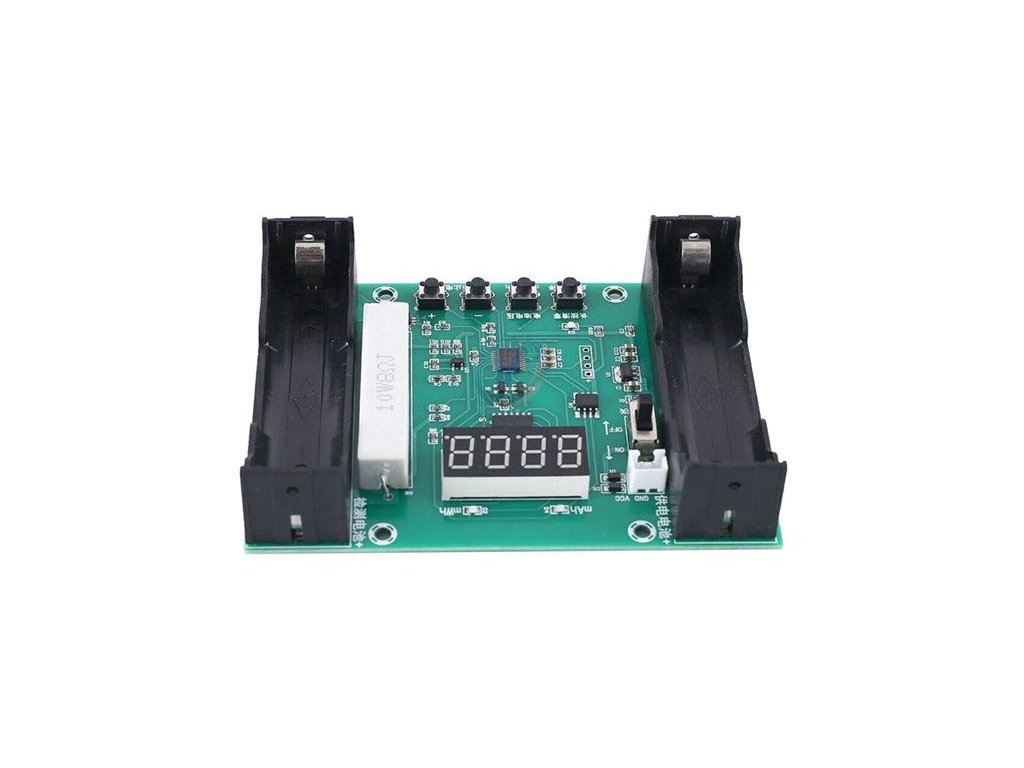

Tester Li-Ion článků 18650, modul XH-M240, měřič kapacity

Detailní popis produktu

Modul XH-M240 změří kapacitu (mAh), uloženou energii (mWh) a napětí (V) jednoho článku Li-Ion18650. Napájen může být vnějším zdrojem 5–12V nebo článkem 18650 (druhý napájecí slot na modulu). Výsledek měření je po provedeném testu zobrazen na LED displeji do doby resetu zařízení.


Technické parametry:

- model: XH-M240
- pracovní napětí: DC 5V-12V nebo Li-Ion článek 18650
- pohotovostní proud: 5–7mA
- vybíjecí proud: 500mA
- zátěž: odpor 8ohm 10W
- přesnost měření napětí: 0,1V
- přesnost měření kapacity: 1mAh
- přesnost měření energie:1mWh
- pracovní teplota: –25°C~85°C
- vlhkost: 5%~95%RH
- rozměry: 110×80×25mm
- obecné vlastnosti Li-Ion článku 18650:
- jmenovité napětí: 3,7V
- napětí pro zastavení vybíjení: 2,75V
- napětí pro obnovení nabíjení: 3,24V
- doporučené nabíjecí napětí v okamžiku plného vybití (U=2,75V): 3,5V
- doporučené nabíjecí napětí při dosažení stavu plného nabití: 4,2–4,35V
- max.svorkové napětí článku: 4,35V
- nadměrné vybíjení zkracuje životnost článku


Návod k použití:
1) Připojte pracovní napětí DC 5V~12V z bílé zásuvky XH2.54–2P nebo vložte napájecí článek 18650 do levého držáku baterie.
2) Nainstalujte testovaný článek 18650 do pravého držáku baterie.
3) Zapněte vypínač napájení. Na displeji se zobrazí aktuální napětí testovaného článku.
4) Opakovaným krátkým stiskem tlačítka + nebo – nastavte napětí pro ukončení vybíjení. Doporučené napětí měřeného článku pro ukončení testu je 2,75V. Současným stiskem tlačítka + a – po dobu 3s se nastaví tovární parametry.
5) Krátkým stiskem levého tlačítka se spustí test článku. Poté se rozsvítí LED indikátor D3 umístěný nad startovacím tlačítkem.
6) Krátkým stiskem druhého tlačítka zleva lze přepínat aktuální zobrazení displeje na
mAh / mWh / V.
7) Dlouhým stisknutím levého tlačítka lze vymazat naměřené hodnoty.
8) Modul ukončí vybíjení-testování článku po dosažení nastaveného napětí pro ukončení testu. Poté začné blikat LED dioda D3 (při měření trvale svítí). LED displejukazuje naměřenou kapacitu, energii a napětí článku.
9) Odhad doby měření: Vybíjecí proud je 500mA. Pokud je kapacita článku 2000mAh, bude doba měření cca 4 hodiny.

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
