TERRA TDX-481 (FTA) - transmodulátor DVB-S/S2 - 8xDVB-T (COFDM)

Detailní popis produktu

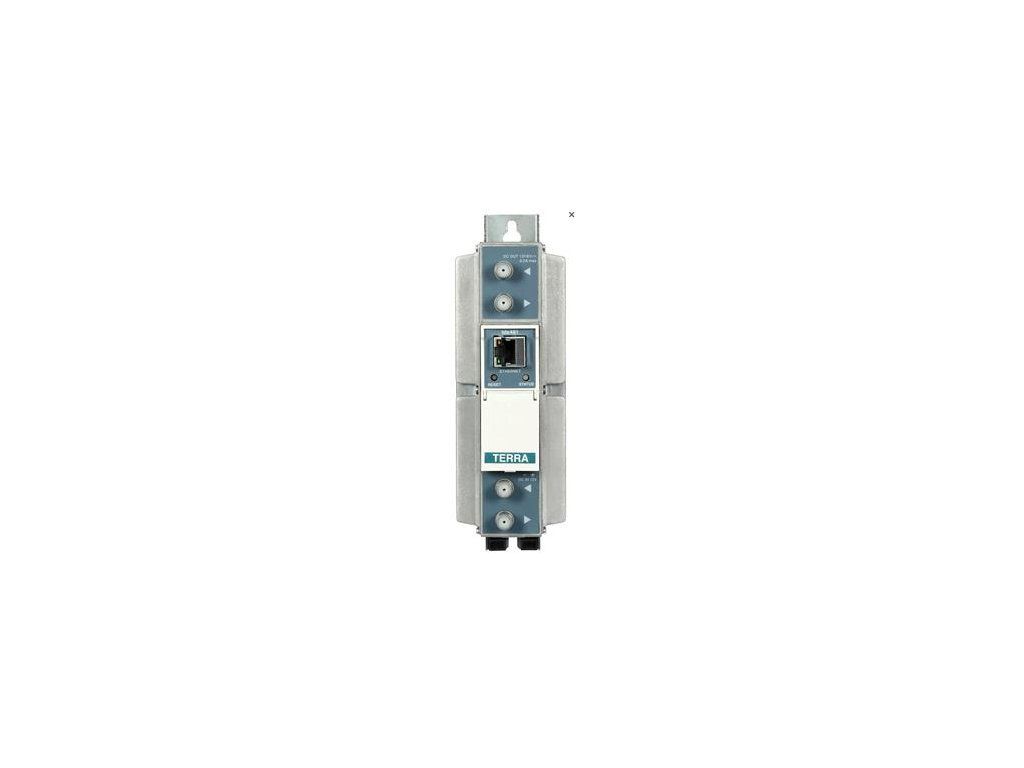

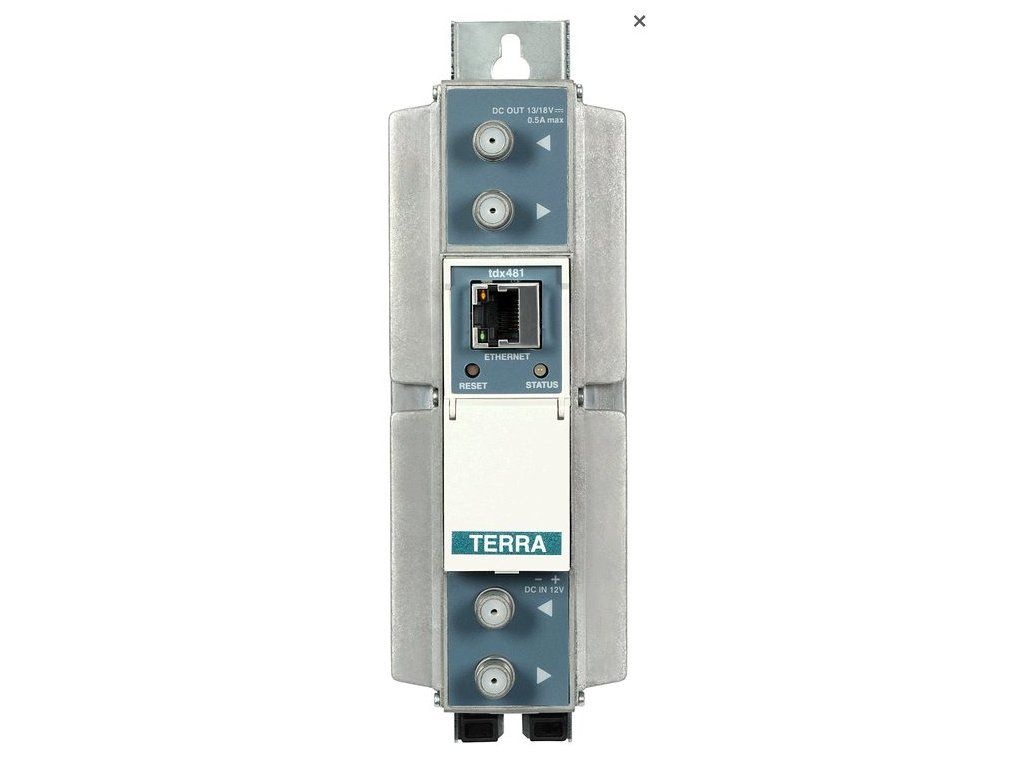

Transmodulátor xPSK/COFDM Terra TDX-481 je zařízení pro příjem DVB-S/S2 (8PSK/QPSK) signálů, výběr požadovaných kanálů a jejich konverze na COFDM signál (DVB-T) v pásmu VHF/UHF. Zařízení umožňuje příjem volný satelitních kanálů, tzv. FTA.



Jeden modul TDX-480 může přijímat až 8 satelitních transpondérů a převádět je do dvou skupin 4 sousedících multiplexů DVB-T s maximálním datovým tokem 31,66 Mbps (nemá filtraci PIDů).





V praxi to znamená, že jeden modul dokáže zprostředkovat v jednom DVB-T multiplexu až 6 SD stanic nebo 2-3 HD stanice (závislé na datovém toku požadovaných stanic). Jeden multiplex může obsahovat stanice z více transpondérů. Z pravidla by měl výsledný multiplex mít 10% volné kapacity z důvodů proměnlivých datových toků stanic.






Programování modulu je zajištěno pohodlně přes webové rozhraní modulu, není zapotřebí žádného dalšího programátoru jako u jiných výrobců.




Modul TDX-480 je určen výhradně pro volné stanice.



Kompletní řešení hlavní stanice TERRA pro systémy společné antény - systém nabízí celou řadu prvků, které lze zvolit podle aktuální potřeby a požadavků zákazníků. Neváhejte nás kontaktovat !

Name		TDX-481 (FTA)
Code		R81621
Number of supported transponders		8
RF inputs	Frequency range [MHz]	950 - 2150
	LNB power and control	0/13/18 V & 500 mA max, DiSEqC 1.0,  EN50607, EN50494
	Level [dBµV] / Impedance [?]	55-95 / 75
	RF loop gain [dB]	-1 ± 1
	Standard	DVB-S/S2
	Modulation	QPSK, 8PSK
	Symbol rate [Ms/s]	2...45
	Return loss [dB]	? 10
	Number of inputs	2
RF output	DVB standard	DVB-T
	Level [dBµV] / Impedance [?]	90±2 / 75
	Freq. range [MHz]	170-230 MHz / 470-862 MHz
	Number of DVB-T MUXes	4 neighboring + 4 neighboring
	MER	? 35 dB
	Modulation	QPSK, QAM16, QAM64
	Channel width [MHz]	7 or 8
	Guard interval	1/4, 1/8, 1/16, 1/32
	FEC	1/2, 2/3, 3/4, 5/6, 7/8
	FFT mode	2K
	Output level adj. [dB]	0...-15 (step 1)
Transport  Stream	Max. bitrate [Mbps/s]	< 31
	Service filtering	Yes
General	RF loop (band / loss)	47-862 MHz / ? 2.5 dB
	Ethernet port (RJ45)	IEE802.3 10/100 Base T
	Power [V] / [A]	12 / 1.1
	Oper. temperature range [oC]	0...45
	Dimensions [mm] / Weight [kg]	48.5x198x112 / 0.9
