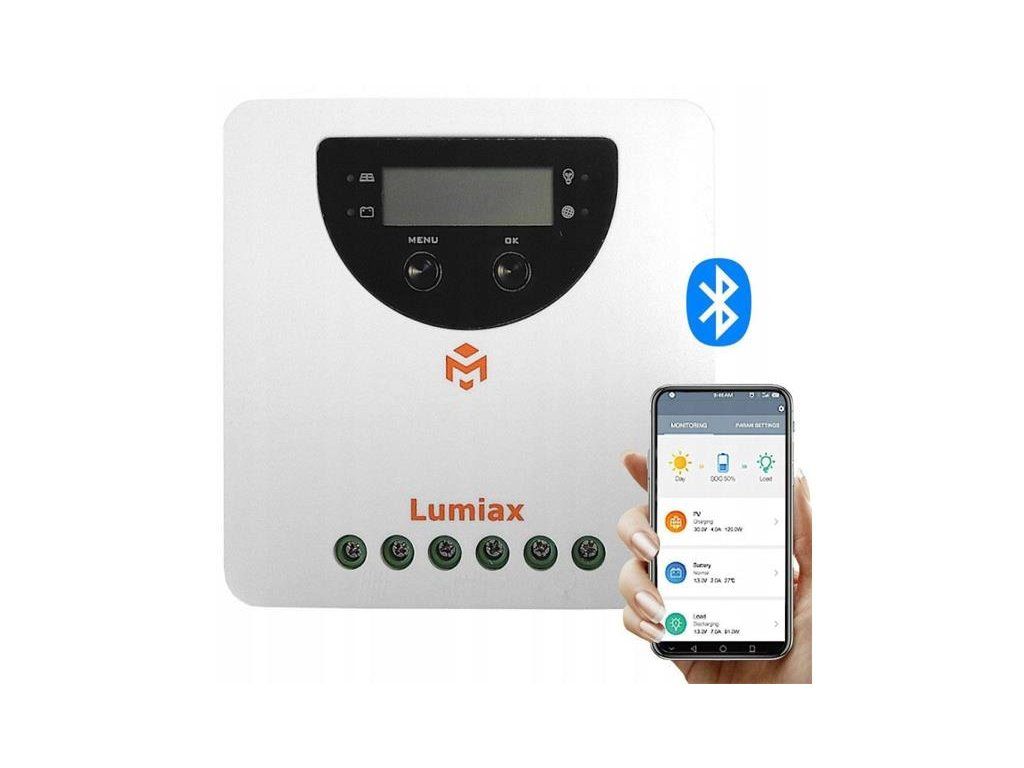

Solární regulátor MPPT Lumiax MC2010BT, 12-24V/20A, bluetooth

Detailní popis produktu

MPPT regulátor 20A pro všechny dostupné druhy baterií se systémovým napětím 12V nebo 24V a pro FV panely o max. výkonu 260W(12V) nebo 520W(24V) s max. vstupním napětím 100V a min.vstupním napětím o1V vyšším, než nabíjecí napětí baterie. Je tedy vhodný i pro panely se systémovým napětím 12V, které při maximální zátěži generují 16-18V. Tento regulátor pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokáže využít energii ze solárních panelů lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezenímpřímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí aproud pro nabíjení baterie. Např 18V a 5A přemění na 14,5V/6,2A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější. Integrovaný modul Bluetooth (aplikace Solarlife) dokáže monitorovat provozní stav a parametry v reálném čase.

Technické parametry:

Systémové napětí 12 nebo 24V , použitelné baterie: Pb AGM, Pb AGM GEL, Pb liquid, LiFePO4
Max. výkon FV panelů: 260W (520W-24V) pro maximální využití regulátoru. Při použití výkonnějších panelu nebude plný výkonvyužitý, avšak funkce regulátoru zůstane zachována bez poškození.
Max. napětí FV panelu: 100V (-20°C), 90V(+25°C)
Min.napětí FV panelu při použití 12V baterie: 15,0V
Max. nabíjecí proud: 20A
Max.proud zátěže: 20A
Vlastní spotřeba: <8mA(12V),<12mA(24V)
4 stupňové nabíjení-pouze pro Pb baterie (CC, CV - boost, CV - float, CV-equalize)
CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
CV-boost = nabíjení po dobu 1-2hod po dosažení svorkového napětí 14-15V (nastavitelné)
CV-equalize= nabíjení zvýšeným napětím pro promíchání tekutého elektrolytu-volitelné jen pro olověné baterie s tekutým elektrolytem
CV-float = nabíjení udržovacím napětím 13,0-14,5V (nastavitelné), přednastaveno 13,7V
Volba typu baterie: S tekutým dielektrikem, AGM, AGM GEL, LiFePO4
LCD displej pro nastavení a sledování provozních parametrů
Teplotní kompenzace: -4,17mV/K na buňku při nabíjení boost+equal
-3,33mV/K na buňku při nabíjení float (udržovací)
Krytí IP32
RS485 interface
Provozní teplota: -25°C~55°C
Rozměry: 136,6x136,6x67mm/0,9kgfe.

Zapněte regulátor na baterii 12V a připojte se přez aplikaci. V Battery param a Advanced settings změňte položku Rated voltage na 24V a zvolte SEND pak regulátor odpojte a znovu již připojte na 24V. Pak už by to mělo být OK. Případně můžete znovu změnit na Rated Voltage na AUTO 12 nebo 24V bude detekováno automaticky.
