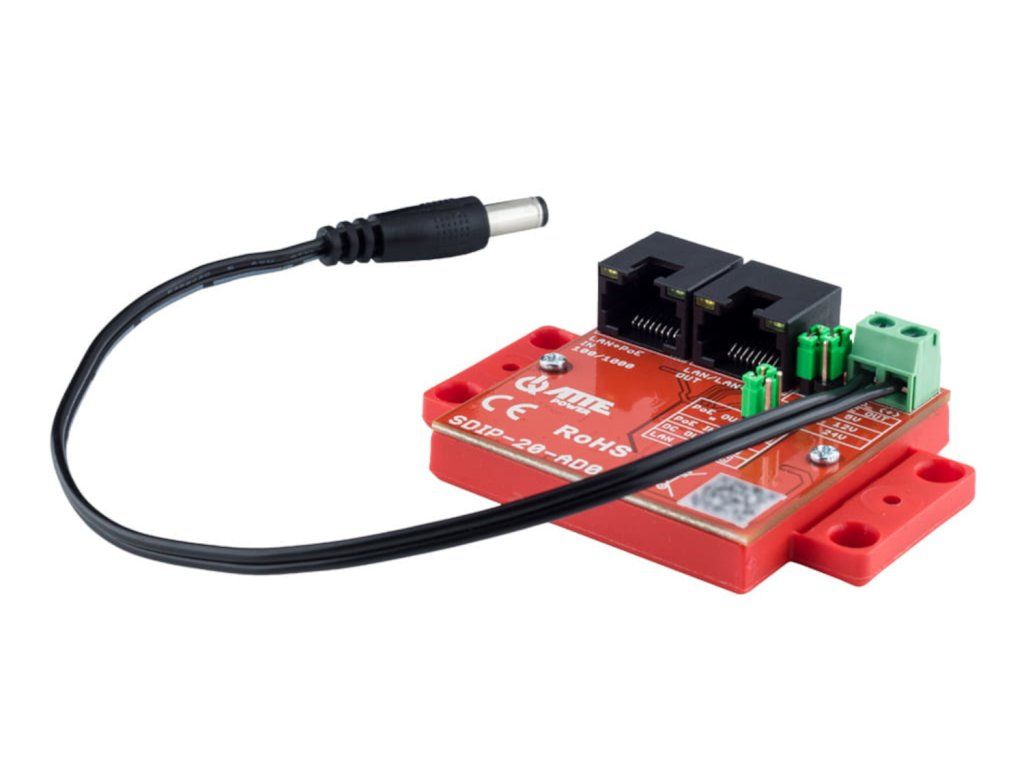

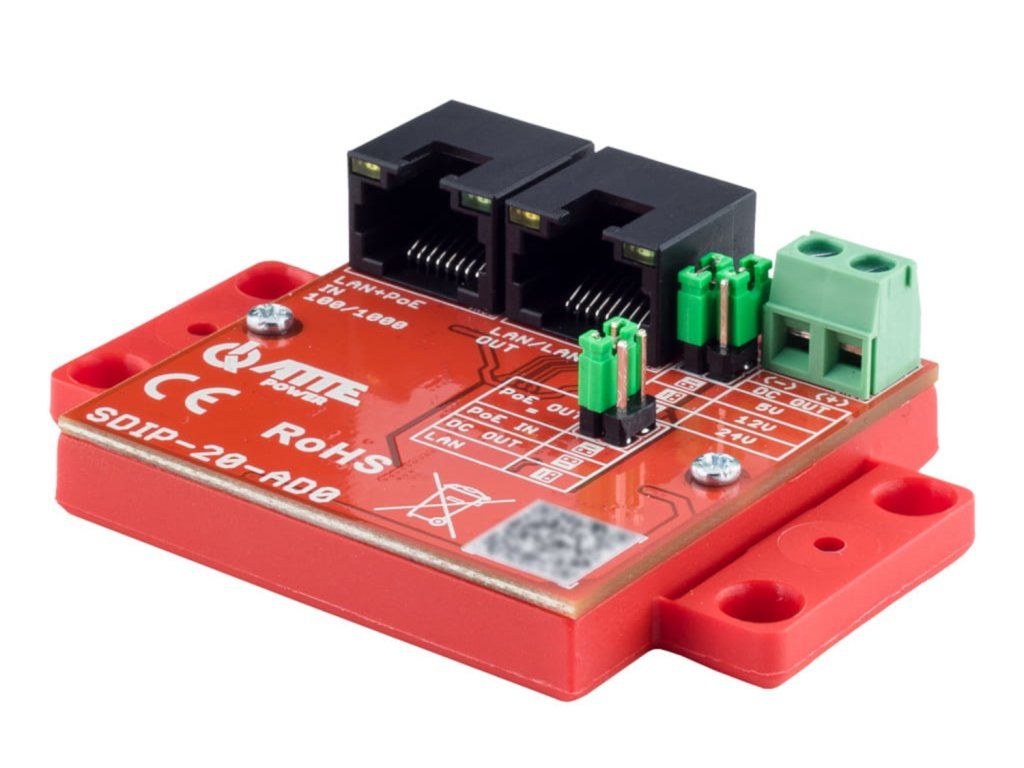

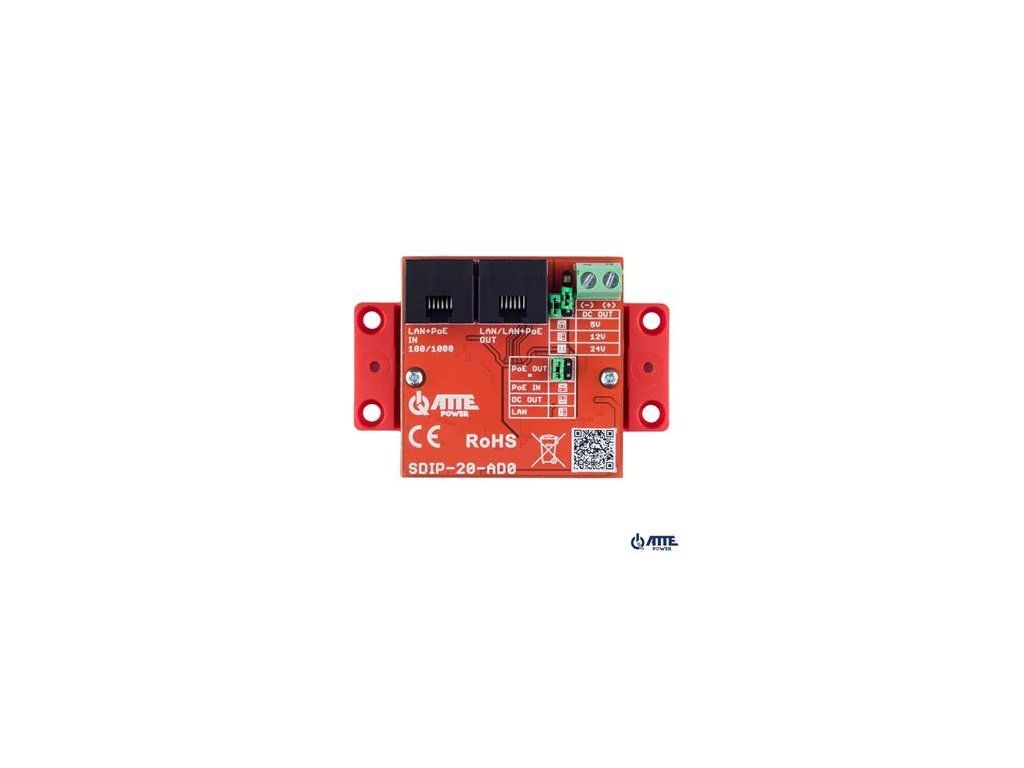

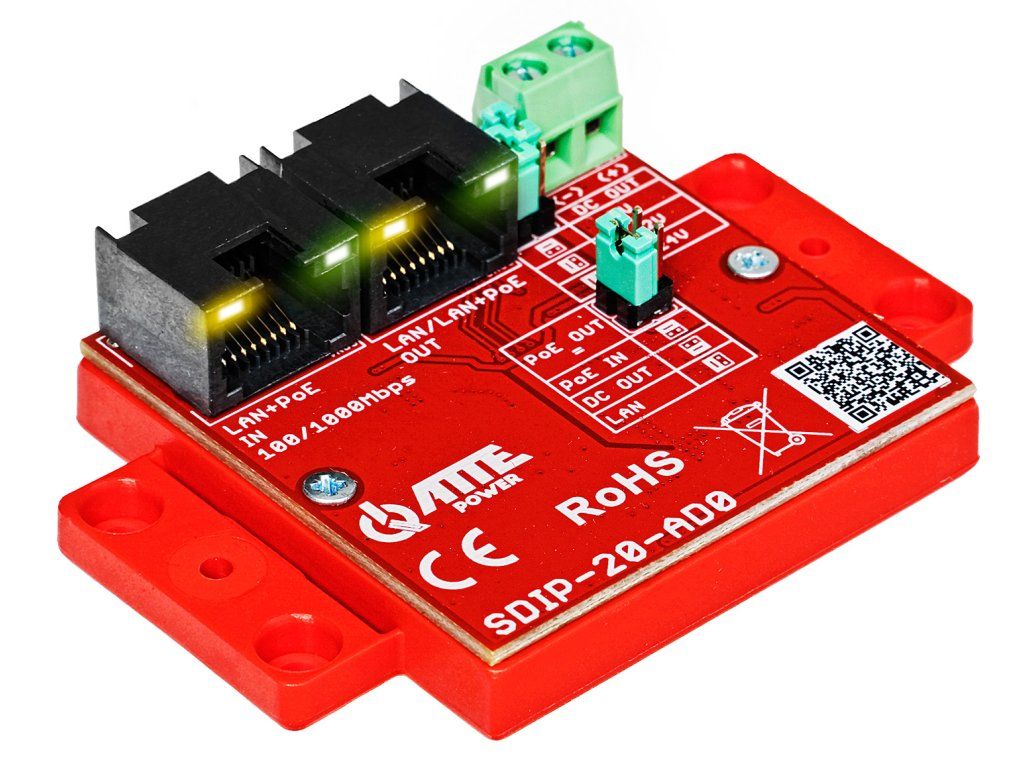

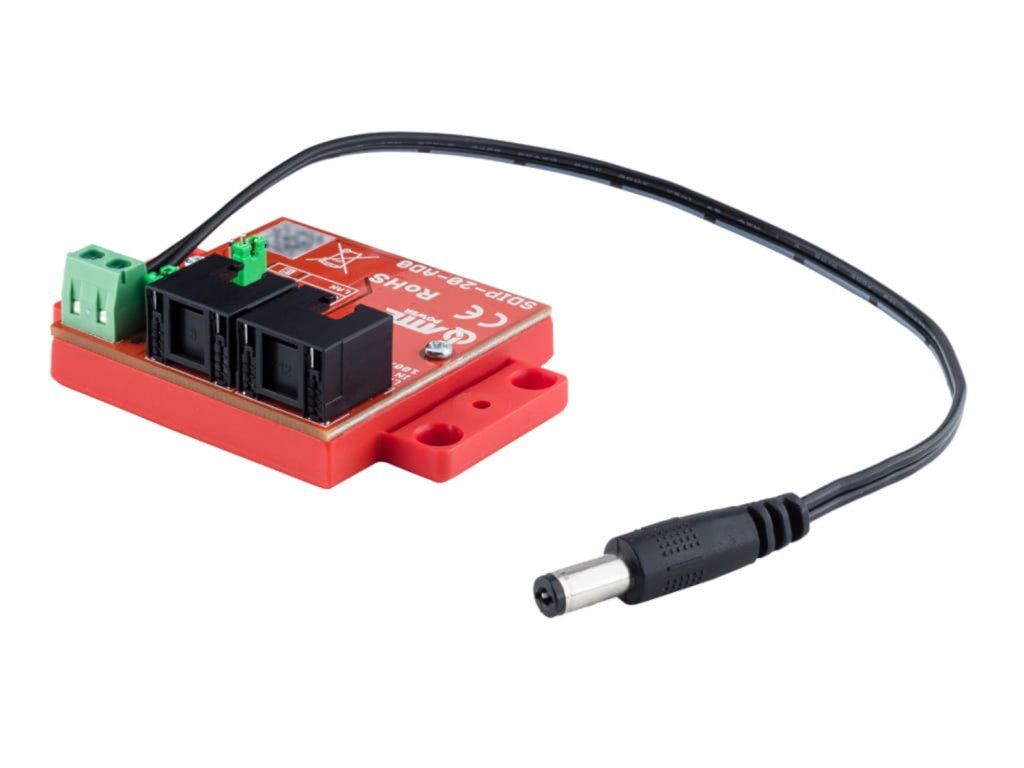

SDIP-20-AD0 Gigabitový ethernetový PoE adaptér se sníženým napětím 5V/12V/24V, výkon max. 20W 802.3at/af a PASSIVE

Detailní popis produktu

Adaptér SDIP-20-AD0 je určen k napájení dalších zařízení prostřednictvím linky PoE nebo ke snížení napětí PoE přítomného v zástrčce RJ45 při rychlosti 10/100/1000 Mb/s.

Vhodné kombinace propojovacích prvků umožňují zvolit správnou konfiguraci napájení POE na výstupu i úroveň výstupního napětí z převodníku.

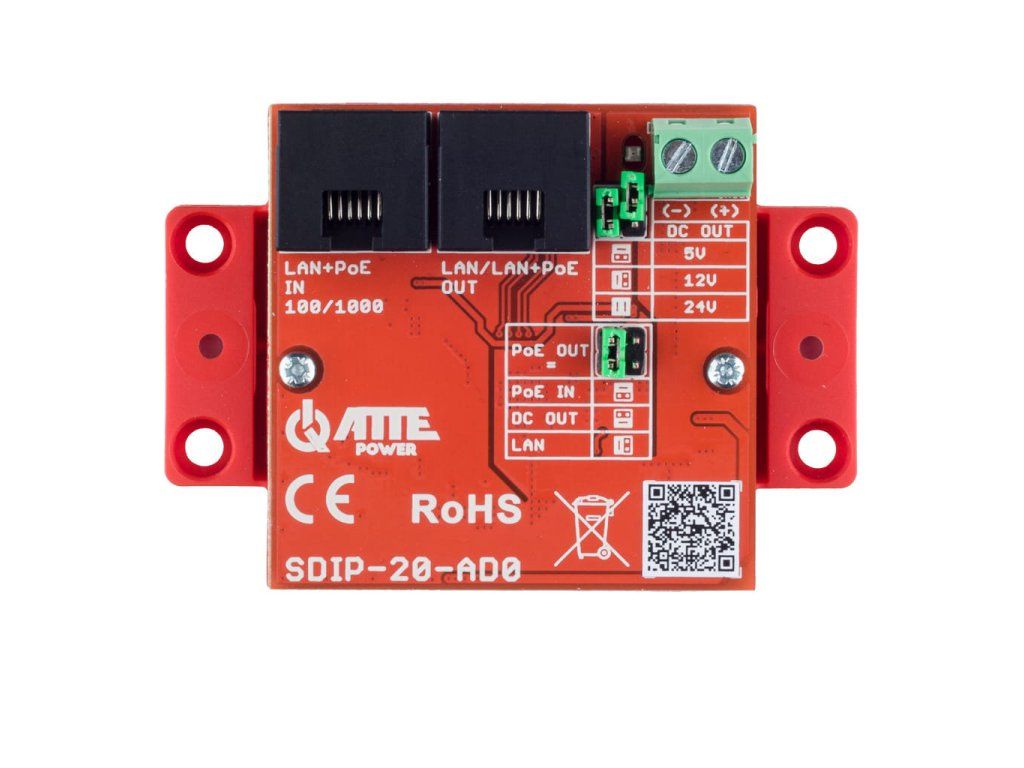

Jedna sada jumperů vybírá stejnosměrné výstupní napětí převodníku na 5 V, 12 V nebo 24 V.

Druhá sada jumperů je zodpovědná za konfiguraci napájení dostupného na výstupním portu LAN. Umožňuje přenést napájení PoE ze vstupu na výstup, snížit napětí PoE na úroveň nastavení propojky na převodníku nebo vypnout napájení a ponechat pouze přenos LAN.

Adaptér je určen pro spolupráci s přepínačem PoE pracujícím ve standardu 802.3at/af nebo PoE PASSIVE. Zařízení má velmi malé rozměry, které umožňují snadnou instalaci v malých prostorách. Přídavné montážní kolíky nebo adaptér umožňují instalaci do skříní ABOX nebo na lištu TH35.

KLÍČOVÉ VLASTNOSTI

• vstupní i výstupní port zajišťují přenos LAN (LAN + PoE) rychlostí 1000 Mb/s

• funkce celé řady měničů ASDC-12-xx-HS jsou spojeny v jediném zařízení

Poznámky k instalaci:

• Celková spotřeba přijímačů připojených k adaptéru nesmí překročit výkonový rozpočet nabízený vypínačem.

• Před připojením přijímače se ujistěte, jaká je správná úroveň napětí PoE a které páry mají být napájeny.

• Před připojením přijímačů PoE PASSIVE (např. antén WiFi) se ujistěte, že hodnota napětí a polarita na pinech RJ45 přepínače nebo napájecího adaptéru jsou kompatibilní s hodnotami povolenými přijímačem.

• Použití nesprávného napájecího napětí, nesprávné polarity nebo volba nesprávných napájecích párů může mít za následek nestabilní provoz nebo v některých případech poškození zařízení.


Příklady aplikací


Základní konfigurace SDIP-20-ADO - napájení PoE zařízení napětím 12 V.
