Sada extender ETH-2wire-A-SET - přenos LAN + PoE po 2 vodičích

Detailní popis produktu

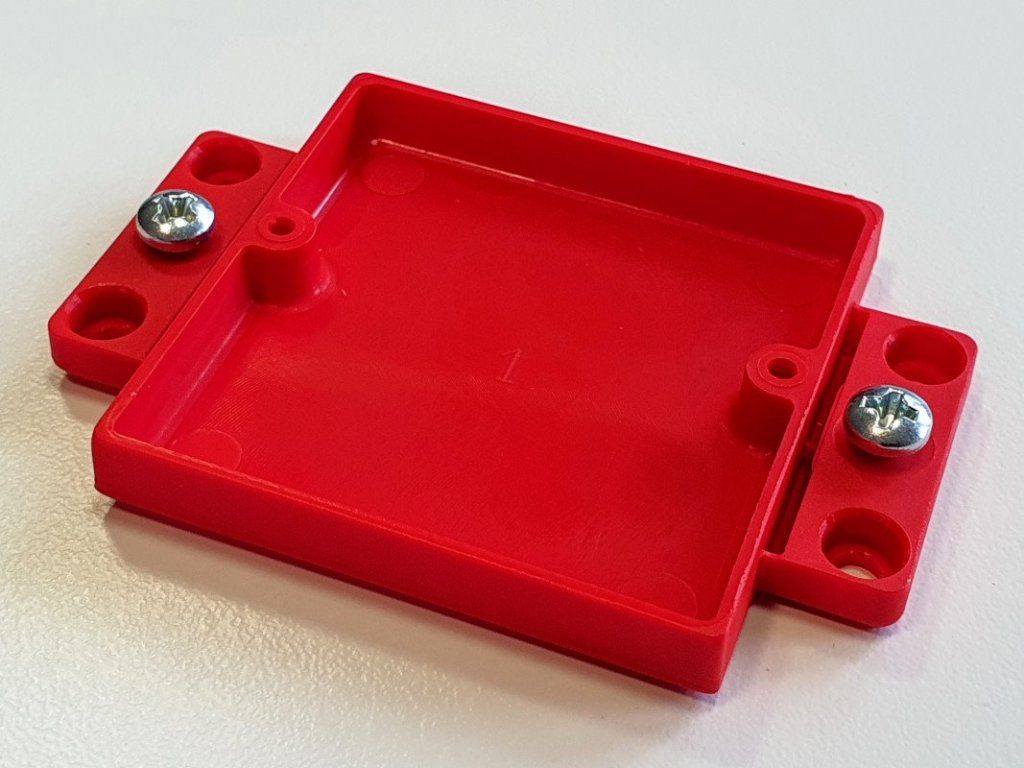

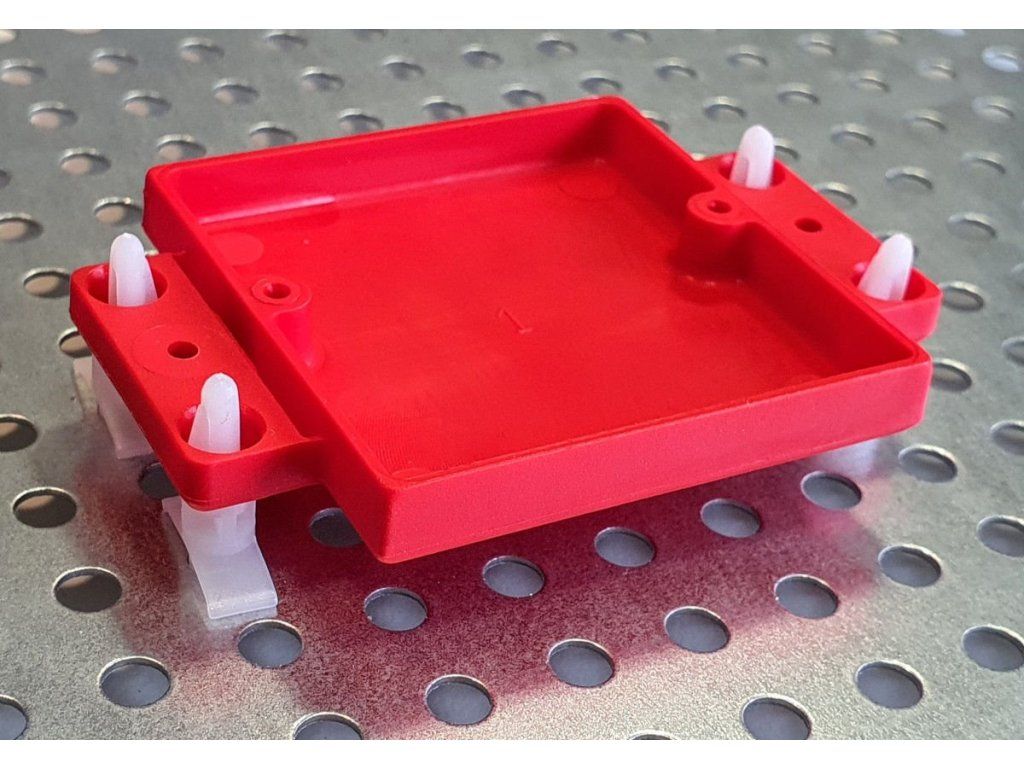

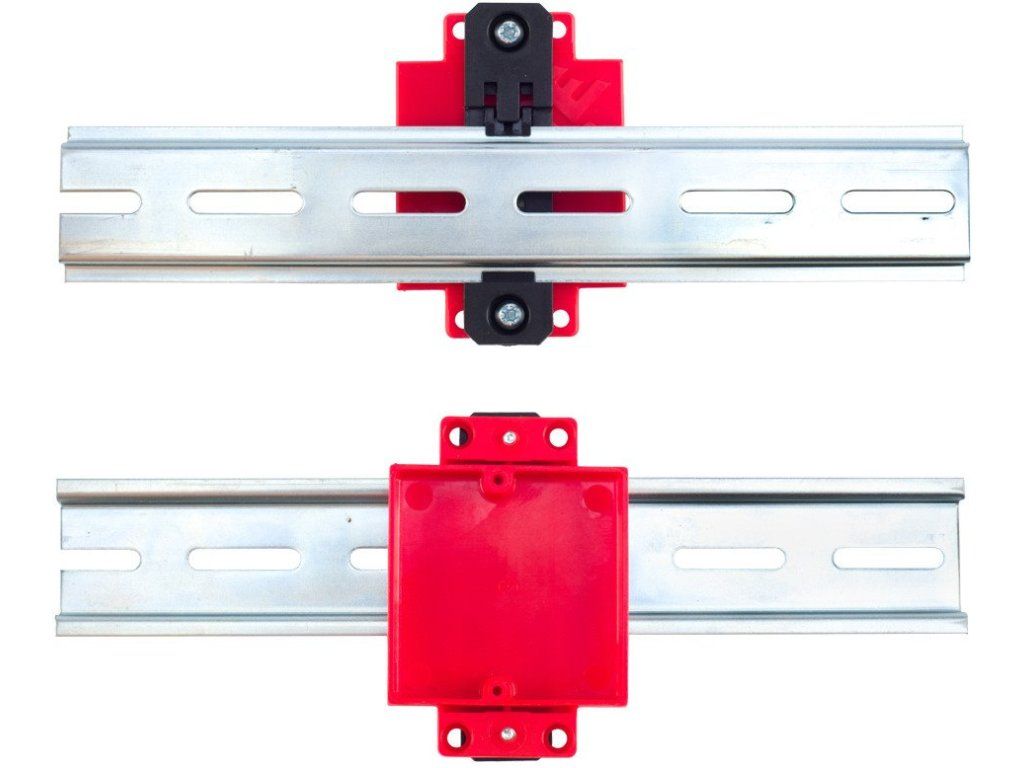

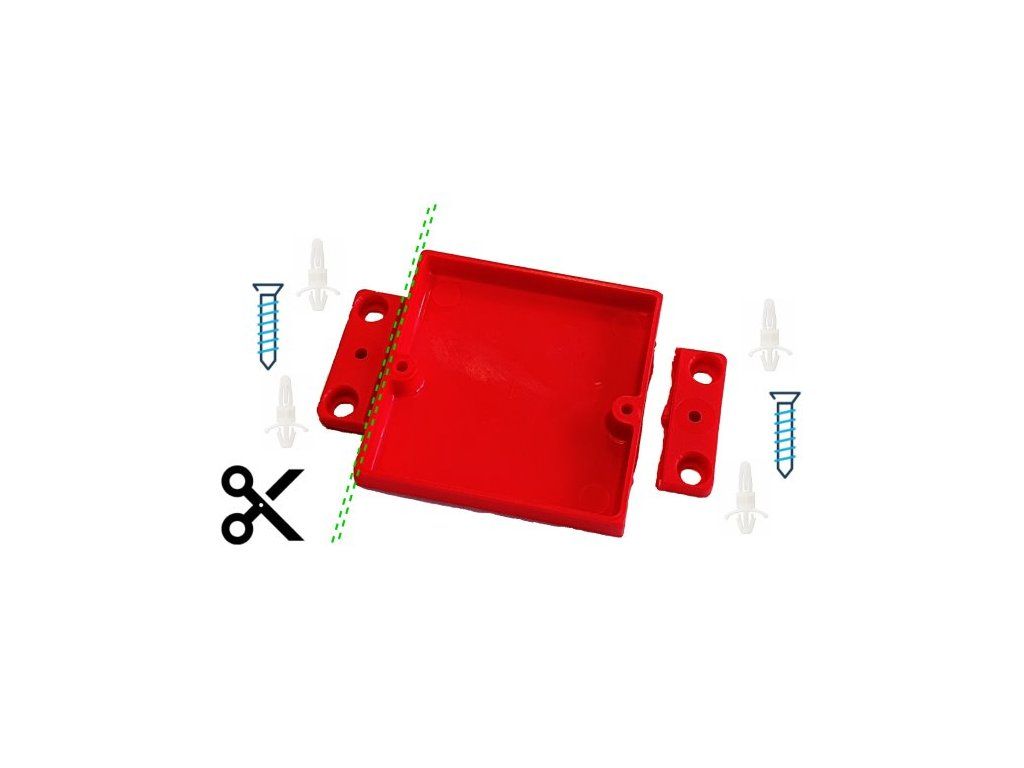

Sada ETH-2wire-A-SET je sada aktivních převodníků pro přenos dat a napájení PoE v síti Ethernet s použitím pouhých 2 vodičů, například jednoho páru krouceného kabelu UTP. Zařízení umožňuje instalaci IP kamer a dalších zařízení PoE v místech, kde je obtížné nebo neekonomické vyměnit stávající kabeláž. Zařízení ETH-2wire-A-TX je napájeno z libovolného switche PoE (prostřednictvím portu RJ45) a pomocí 2 kabelů zajišťuje obousměrnou síťovou komunikaci a napájení zařízení ETH-2wire-A-RX. Maximální délka kabelu v trase je až 800 m, což umožňuje instalaci zařízení na velké vzdálenosti. Pomocí portu RJ45 na modulu RX lze na konec vedení připojit kameru nebo jiné zařízení PoE. Sadu lze také napájet prostřednictvím šroubovacích konektorů POWER. Šířka pásma cesty 2WIRE se automaticky přizpůsobuje stabilitě připojení a podporuje rychlosti 100 Mb/s nebo 10 Mb/s. Při snížení šířky pásma na 10Mb/s se rozsvítí vyhrazená kontrolka 10M, což usnadňuje rychlou diagnostiku. Port LAN pracuje v souladu se standardy 802.3at a 802.3bt bez nutnosti další konfigurace. Díky svým kompaktním rozměrům se ETH-2wire-A-SET snadno vejde do stísněných prostor. Nejpohodlnější montáž zajišťují speciální skříně a montážní desky řady ABOX s možností vertikální nebo horizontální montáže. Pomocí adaptéru je možné zařízení namontovat na lištu TH35.

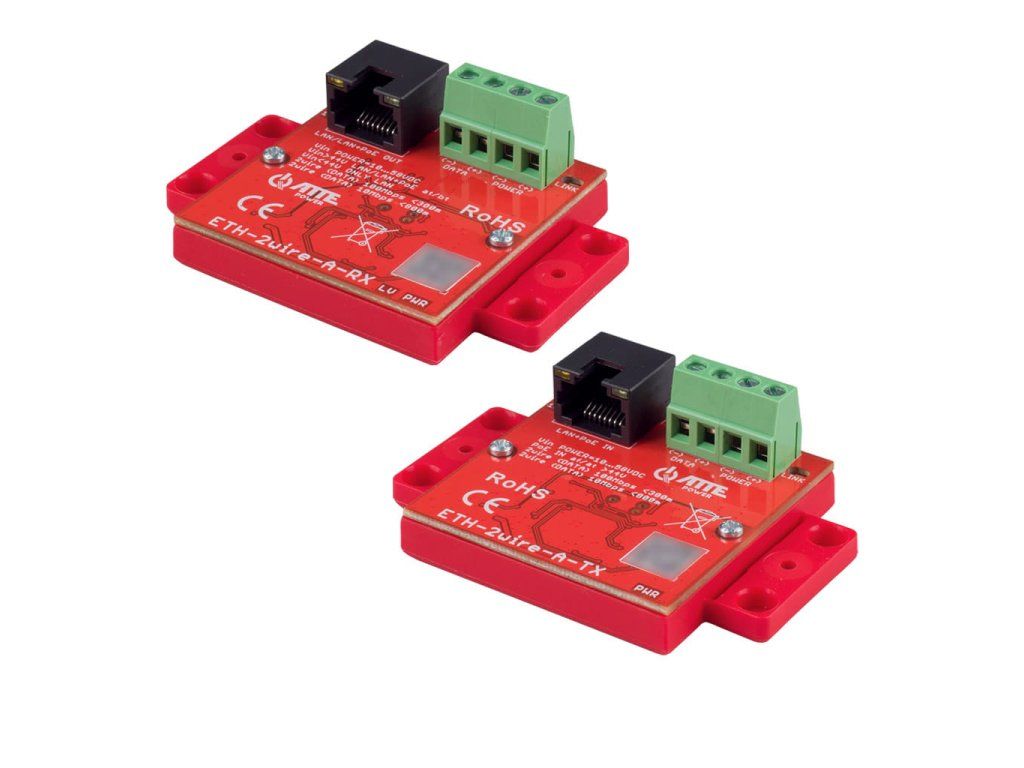

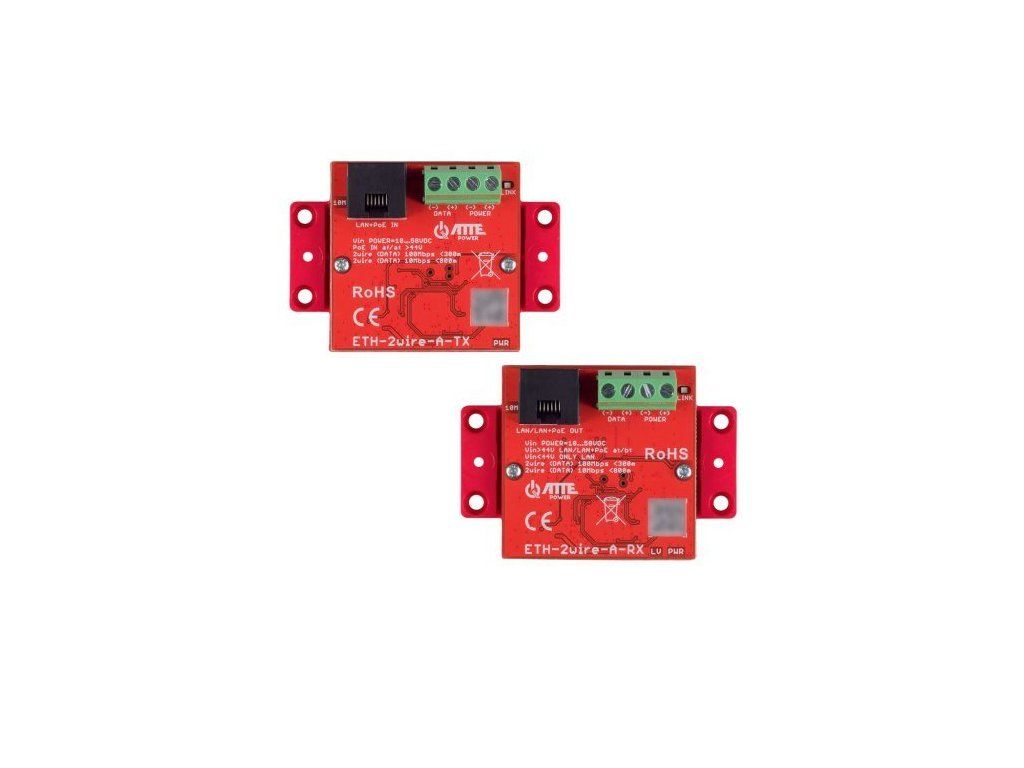

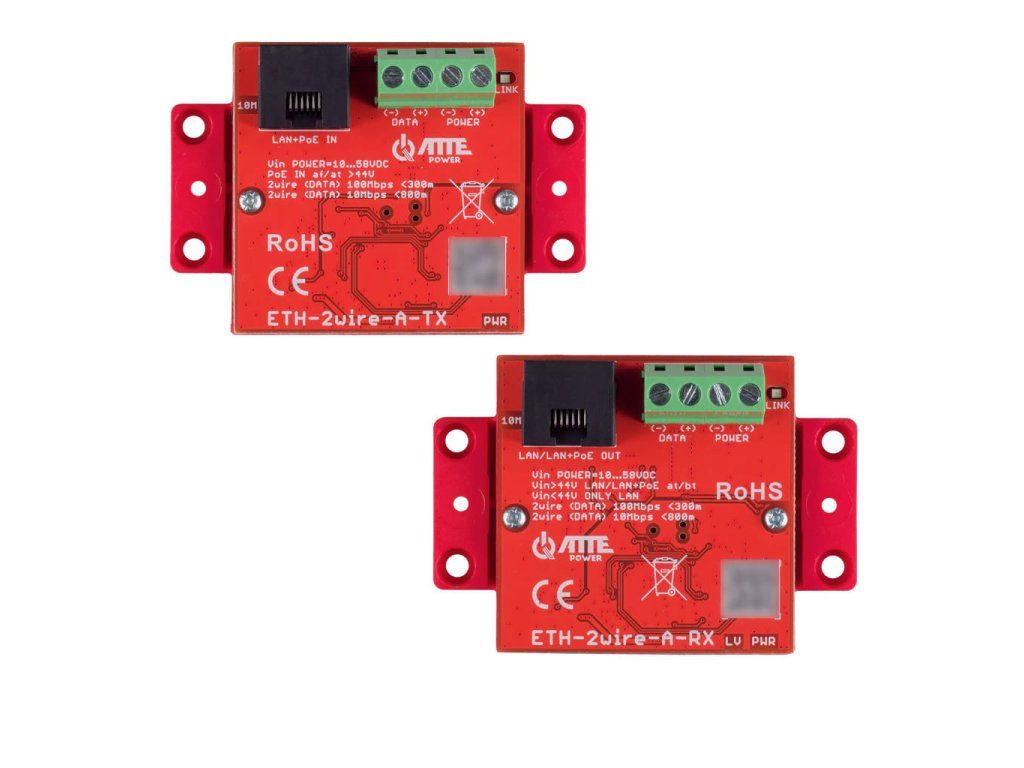

ETH-2wire-A-SET - Sada aktivního převodníku pro přenos LAN + PoE po 2 vodičích

• instalace IP kamer po dvou vodičích


• počet kanálů: 1


• přenos signálu



  • kabely 0,32-3,3 mm2


  • UTP cat. 5e/6






• rozsah :



  • 2WIRE  kabel:  <800m - 10Mb/s


  • 2WIRE  kabel:  <300m - 100Mb/s


  • síťový kabel: <100m






• rozhraní:



  • 1x port RJ45 10/100Mbps


  • 1x šroubovací konektor






• optická signalizace LED


• ochrana:



  • přepětí


  • proti přepólování


  • ochrana proti přetížení 0,6A

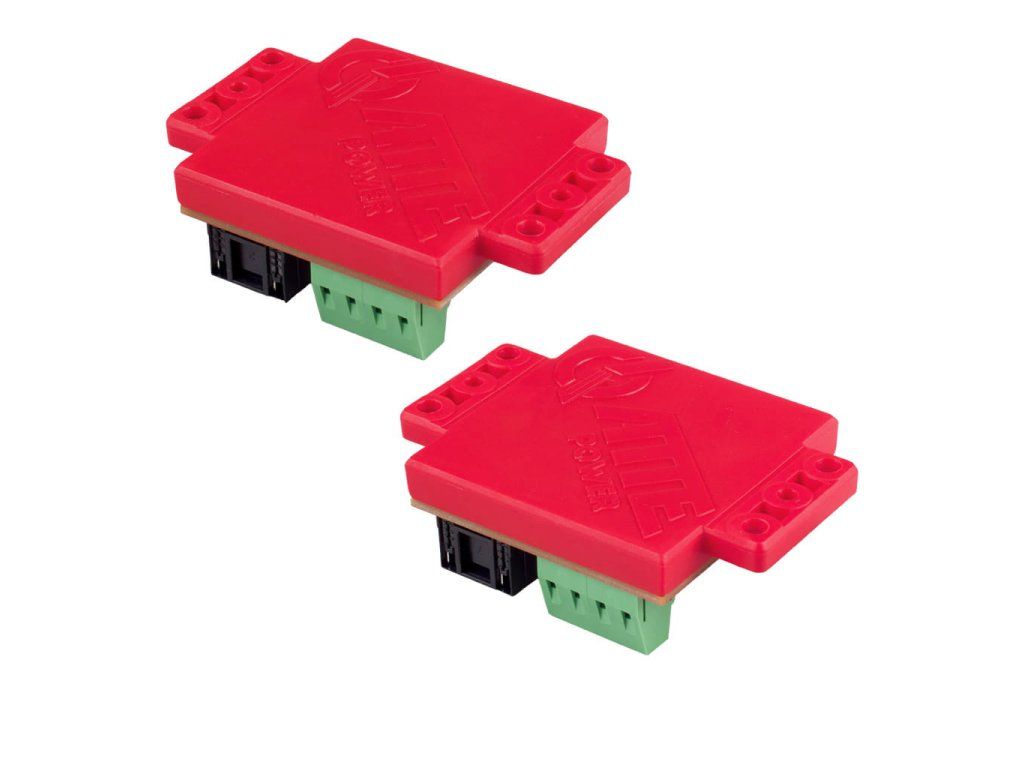

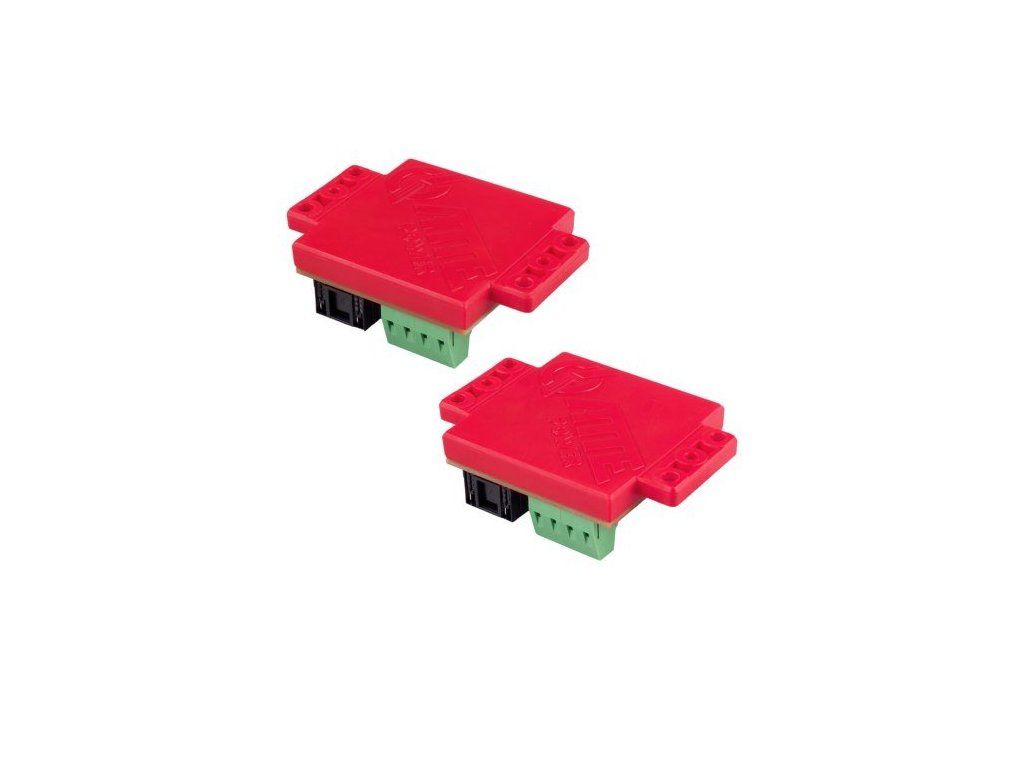

• kompaktní pouzdro


• napájení:



  • ETH-2wire-A-TX: Vin PoE - 24~56V DC, Vin POWER - 12~56V DC


  • ETHM-2wire-RX: Vin - 24~56V DC






• třída ochrany proti vniknutí: IP20


• hmotnost: 0,056 kg


• rozměry: 51(73)x51x23mm (š/d/v)


• záruka: 36 měsíců

Příklad použití sady ETH-2wire-A-SET pro napájení IP kamery
