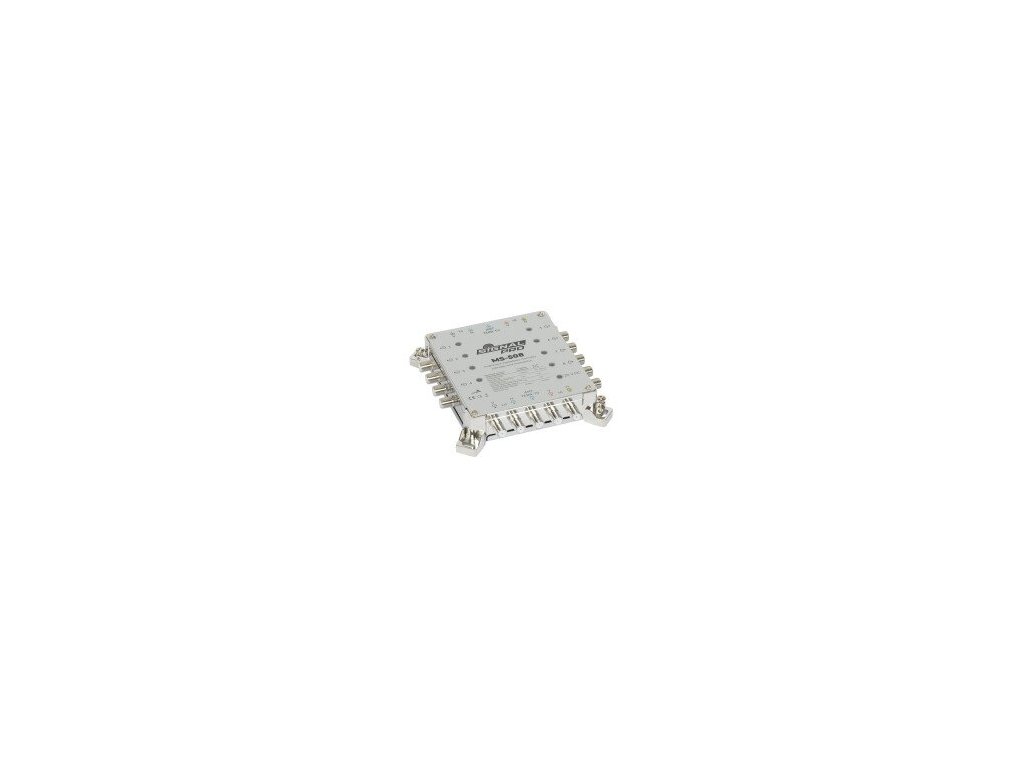

Průchozí multiswitch MS-508 SIGNAL PRO třída A, 5 vstupů, 8 výstupů s napájecím zdrojem

Kód: TCZ-R69508

Neohodnoceno

2 090,88 Kč 1 728 Kč bez DPH

Dostupnost: Skladem (44 ks)

Můžeme doručit do: 25.3.2026 Možnosti doručení

Detailní informace

Garance doručení

nepoškozeného zboží

Přes 3000 výdejních míst

po celé ČR

Popis
Diskuze

Detailní popis produktu

Série multiswitchů SIGNAL PRO MS-5xx umožňuje distribuci signálu z jednoho satelitu, pozemní televize DVB-T2 a rádia FM/DAB+. Multiswitche série MS SIGNAL PRO byly navrženy tak, aby mohly být používány v rodinných domech a malých obytných a kancelářských budovách. Multiswitche jsou určeny pro provoz uvnitř budovy.

Multiswitche řady MS SIGNAL PRO jsou profesionální průchozí/koncové multiswitche. Lze z nich sestavit kaskádu až 4 zařízení (bez zesilovače multiswitchové sběrnice). Přepínače MS SIGNAL PRO mohou fungovat jako koncové multiswitche – stačí pak průchozí výstupy zakončit zátěžovými rezistory 75 Om s blokádou DC R66205. Vysoká úroveň výstupního signálu (88 dBµV pro kanál radio/DVB-T2 a 100 dBµV pro kanál SAT) zaručuje stabilní provoz systému. Díky robustní konstrukci, vysoce kvalitním komponentům a stabilním provozním parametrům zaručují multiswitche SIGNAL PRO vynikající kvalitu signálu v celé instalaci.

Lité spojovací lišty ze slitiny zinku a hliníku zajišťují:

účinné stínění třídy A

ochranu před rušením

vynikající odvod tepla

tuhost celého výrobku

Charakteristika:

5 vstupů (4×SAT, 1×TERR)

8 nezávislých výstupů pro účastníky

třída stínění A – litý kryt

průchozí konstrukce (možnost kaskádování)

velmi dobré impedanční přizpůsobení (IRL > 21 dB)

LED signalizace na výstupech účastníků – snadná diagnostika instalace

v sadě externí napájecí zdroj DC 20 V 2,5 A s konektorem F

4 roky záruka

V případě kaskádování multiswitchů SIGNAL PRO je možné napájet celou sadu z jednoho napájecího zdroje DC 20 V/2,5 A, který je součástí každého multiswitche. Tento typ napájecího zdroje umožňuje stabilní a bezpečný provoz až 4 multiswitchů současně, což zjednodušuje instalaci, omezuje počet potřebných komponentů a snižuje náklady na systém RTV-SAT. Důležité je, že tento napájecí zdroj také dodává napětí potřebné pro provoz konvertoru typu QUATRO, takže není nutné používat další zdroje napájení.

		Multiswitche řady SIGNAL PRO jsou vybaveny LED diodami přiřazenými k jednotlivým výstupům pro účastníky. Díky tomu má instalatér možnost rychle a pohodlně zkontrolovat správnost signálu v každém výstupním bodě multiswitche. Toto řešení výrazně usnadňuje spuštění a následnou diagnostiku instalace, protože umožňuje okamžitou lokalizaci případných problémů s distribucí signálu. Připojení přijímače (tuner, měřič) je signalizováno rozsvícením LED diody přiřazené k danému výstupu multiswitche. Pokud dioda pro aktivní připojení účastníka nesvítí, znamená to obvykle problém s kabelem (zkrat, přerušení), zásuvkou nebo samotným přijímačem.

Frekvenční charakteristiky multiswitchů SIGNAL PRO v pásmu DVB-T2/Radio (47...860 MHz): modrá barva – ztráta odrazu na vstupu (angl. Input return loss) – vysoká impedanční přizpůsobivost, zaručující minimální odrazy signálu. Čím vyšší hodnota (čím více záporné číslo dB), tím lepší impedanční přizpůsobivost a méně odrazů. hnědá barva – ztráta odrazu na výstupu (angl. Output return loss) zelená barva – útlum signálu (angl. Insertion loss) činí 6 dB

		Frekvenční charakteristiky multiswitchů řady SIGNAL PRO v SAT trase (950...2150 MHz): modrá barva – ztráta odrazu na vstupu (angl. Input return loss) – vysoká impedanční přizpůsobivost zaručující minimální odrazy signálu hnědá barva – ztráta odrazu na výstupu (angl. Output return loss) zelená barva – útlum signálu (angl. Insertion loss)

VYSOKÁ ÚČINNOST STÍNĚNÍ

Multiswitch byl navržen s ohledem na maximální ochranu signálu před vnějšími rušivými vlivy. Díky použití litých spojovacích lišt zařízení účinně eliminuje vliv elektromagnetického rušení (EMI) a nežádoucích signálů z okolí. Taková konstrukce zajišťuje nerušený přenos satelitního a pozemního signálu i v náročných instalačních podmínkách, zejména v prostředích vystavených vysoké intenzitě rádiových signálů, např. v blízkosti vysílačů GSM, Wi-Fi nebo LTE.

Odlitky ze slitiny zinku a hliníku

Odlitky ze slitiny zinku a hliníku se vyznačují vysokou odolností proti mechanickému poškození a korozní odolností, což je důležité v instalacích vystavených proměnlivým podmínkám prostředí (např. v technických šachtách, sklepech, podkrovích). Kromě toho tento kovový kryt ze slitiny ZnAl funguje jako chladič, který účinně odvádí teplo, což zvyšuje životnost komponentů a minimalizuje riziko přehřátí jednotky.

LED diody signalizující obsazení výstupů

LED diody na horním krytu informují instalatéra o obsazení jednotlivých výstupů. Kromě své informační funkce jsou někdy užitečné při diagnostice zdroje problému v instalaci. LED dioda se rozsvítí, když je k určitému výstupu připojen přijímač, měřič atd. Pokud dioda nesvítí při aktivním připojení účastníka, obvykle to znamená problém s kabelem (zkrat, přerušení), zásuvkou nebo samotným přijímačem.

	VYSOKÁ ÚROVEŇ VÝSTUPNÍHO SIGNÁLU DVB-T2/DVB-S2 Maximální úroveň výkonu signálu na výstupu multiswitche činí: 88 dBµV pro trasu radio/DVB-T2 a 100 dBµV pro trasu SAT, což umožňuje realizaci dlouhých připojení účastníků a zajišťuje flexibilitu při vytváření rozsáhlejších systémů.

ABONENTNÍ PŘIPOJENÍ AŽ DO 80 M Možnost výstavby abonentních připojení o délce až 80 m. To umožňuje realizaci populárních topologií sítí, kde se kabely z bytů vícegeneračního domu sbíhají v jednom bodě (teletechnické místnosti).

	MOŽNOST KASKÁDOVÁNÍ V případě realizace velkých instalací lze jednotlivé multiswitche propojit mezi sebou pomocí průchozích výstupů. Maximální kaskáda zařízení je 5 kusů. To znamená, že je možné připojit až 160 zásuvek.

Specifikace

Typ zboží			Multiswitch
			1 × quatro

Model
Značka			SIGNAL PRO
type			final, pass-through
			classic
Aplikace			Vnitřní
Type of cooperating converter	Quatro		Ano
			5
			Legacy	8
			through	5
			max. level Radio/DVB-T2
			max. SAT IF level
			DC 18...20

Device specifications
Input	RF band	MHz	5-862
	SAT IF band	MHz	950-2150
Bus attenuation	FM TV	dB
	SAT IF	dB
Input separation	SAT IF	dB	>25
Output separation	FM TV	dB	25
	SAT IF	dB	28
Input/output separation		dB	25
Power on RF inputs	H/Lo, H/Hi	V	18
	V/Lo, V/Hi	V	13
Control signals			13/18V, 0/22 kHz
Die-cast enclosure			Ano
Remotely powered			Ano
Built-in power supply			Ne
Screening efficiency class			A
Provozní teplota		°C	-20...+50
Rozměry		mm
Hmotnost		kg	0,8

Doplňkové parametry

Kategorie:	1 družice + TV
Záruka:	24 měsíců
Hmotnost:	1.4 kg
