Přepěťová ochrana SPKO-F75-SAT/TV-B/F-F

Detailní popis produktu

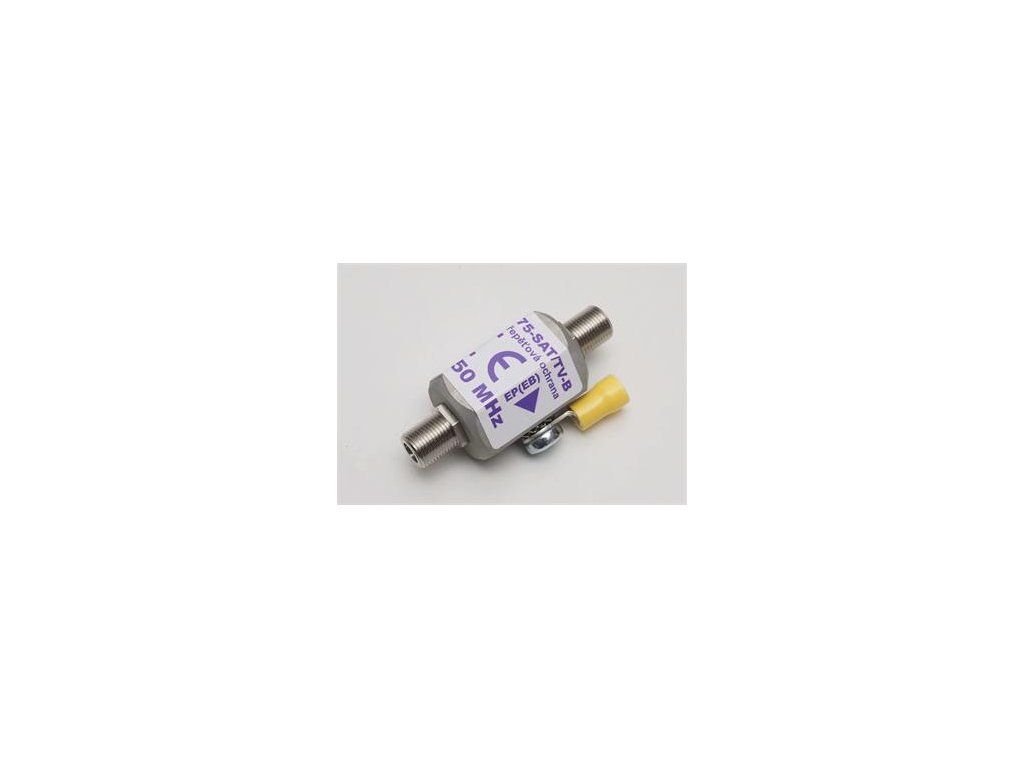

Širokopásmová koaxiální přepěťová ochrana BrOK®, typ SPKO-F75-SAT/TV-B/F-F je hrubá přepěťová ochrana typ 1 (svodič bleskového proudu třídy B), je osazena plynovou bleskojistkou pro pásmo TV/SAT - 0 až 2150 MHz. Je určena k ochraně koaxiálních vstupů přístrojů a zařízení, která jsou připojena ke koaxiálním kabelům 75 ohm vedoucích z venkovního prostředí (LPZ 0B) a chrání koaxiální vstupy přístrojů a zařízení, které jsou k těmto kabelům připojeny proti účinkům elektromagnetického průmyslového rušení, přepětí a atmosférických výbojů. Ochrana chrání připojené přístroje a zařízení i při přímém úderu blesku do jímací soustavy hromosvodu objektu ve smyslu znění dokumentu IEC 61312-1 (zkouška proudovou rázovou vlnou o amplitudě 2,5 kA a délce trvání 10/350 µs).
Širokopásmová koaxiální přepěťová ochrana s plynovou bleskojistkou vhodná pro ochranu anténních systémů a přijímačů/vysílačů v kmitočtovém pásmu 0 - 2150 MHz s připojením koaxiálními konektory typu F. Ochrany použijeme všude tam kde nelze použít pásmové ochrany se zkatovaným členem lambda/4.

Podmínkou správné funkce každé přepěťové ochrany je její důkladné propojení s ekvipotenciální přípojnicí chráněné soustavy (obvykle na ochrannou svorku PE nebo PEN) co možno nejkratším Cu vodičem o minimálním průřezu 2,5 mm2.

Technické parametry SPKO:


Ochrana je osazena bleskojistkou CP Clare, 20 kA 8/20 µs nebo ekvivalentem.

Provozní kmitočtové pásmo: 0 - 2150 MHz
Činitel útlumu: lepší než -0,3 dB
Činitel zpětného odrazu : lepší než - 15 dB
Zkušební rázový proud IZRP: 2,5 kA - vlna 10/350 µs
Max. zbytkové napětí na chráněném výstupu: < ± 100 Vp-p
Připojení ochrany:
k signálové cestě: - jako průchozí kabelová spojka s konektory N/F-F nebo N/F-M
k ekvipotenciální přípojnici systému: - splétaným Cu vodičem o průřezu minimálně 2,5 mm2

Způsob montáže:
- letmý jako průchozí kabelová spojka. K ekvipotenciální přípojnici chráněného systému splétaným Cu vodičem s nalisovaným kabelovým okem, připojeným k SPKO šroubem M5 (oko a šroub M5 jsou příslušenstvím ochrany).

Stupeň krytí: IP20
Poznámka: při použití ve venkovním prostředí je nezbytné důkladně zajistit proti zatékající vodě např. použitím samovulkanizační pásky. Jinak hrozí poškození ochrany

Montážní poloha: libovolná
