Plotová konstrukce TIPA pro 2 solární panely 910Wp

Detailní popis produktu

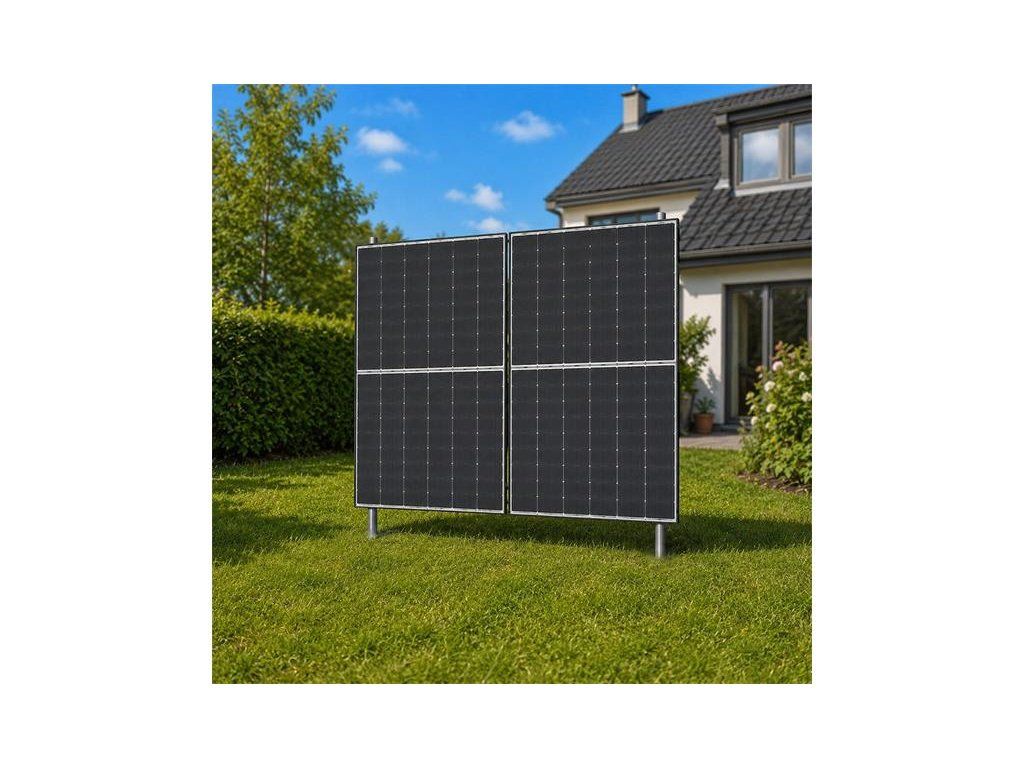

Solární plotová konstrukce – Fotovoltaický plot (Sada pro 2 panely, délka 2,4 m)
Chcete maximálně využít prostor na svém pozemku a spojit elegantní ohraničení s výrobou vlastní zelené energie? Tato kompletní montážní sada pro solární plot o délce 2,4 m představuje inovativní a vysoce estetické řešení pro instalaci fotovoltaických panelů ve vertikální poloze.
Tento systém je ideální jako moderní náhrada klasického oplocení, zástěna pro zajištění soukromí nebo efektivní využití stávajících betonových a pevných základů. Díky vertikální orientaci navíc panely perfektně zachycují nízké zimní slunce a vykazují minimální snížení výkonu kvůli sněhu či prachu. Sady lze navíc navzájem kombinovat a napojovat za sebe pomocí volitelného příslušenství.

Hlavní přednosti systému

Rozměry na míru: Sada je přesně optimalizována pro celkovou délku konstrukce 2382 mm a pojme 2 solární panely.
Prémiový materiál: Robustní hliníkové H-profily zaručují extrémní životnost a odolnost vůči nepříznivým povětrnostním vlivům.
Kompletní mechanická skládačka: Sada obsahuje vše potřebné – od nosných profilů, koncových a středových úchytů až po uzemňovací podložky a masivní pozinkované třmeny se šrouby pro uchycení na sloupky.
Špičkové panely v balení: Součástí sady jsou 2 vysoce výkonné panely Trina Solar 455 W (Vertex S+ Dual Glass N-Type) s dvojitým sklem, které jsou pro vertikální instalace ideální volbou.

Obsah balení a technické specifikace

Celková délka konstrukce: 2382 mm
Celková výška konstrukce: 1762 mm
Šířka jednoho panelu: 1174 mm
Solární panel Trina Solar 455 W: 2 ks
Hliníkový montážní H-profil 40x40mm: 2 ks (délka 2,40 m)
Koncový úchyt stříbrný (30 mm) + plastové krytky profilu: 4 ks
Středový úchyt univerzální stříbrný: 2 ks
Třmen C pozink pro uchycení na sloupek: 4 ks
Spojovací materiál pro úchyty: Kompletní sada (Imbusy M8, matice, podložky)
Kotvící materiál pro třmeny: Kompletní sada (Šrouby M10x80, matice, podložky)
Zemnící podložky pod solární panely: 2 ks

Konstrukční detaily
Mezery a přesahy: Konstrukční řešení bezpečně počítá s přesahy 20 mm na vnějších koncích a 20 mm mezerou mezi oběma panely pro tepelnou dilataci a spolehlivé uchycení panelů v úchytech.

Volitelné příslušenství (dostupné k dokoupení)

Aby byla instalace na vašem pozemku co nejjednodušší a nemáte již vlastní sloupky, můžete si k sadě zvolit optimální způsob kotvení podle typu podkladu:

Varianta pro zabetonování do země:
Robustní ocelový sloupek (Stožár) o délce 3 m (průměr 48 mm, tloušťka stěny 2 mm) – pro tuto sadu jsou zapotřebí 3 ks 14560987.

Varianta pro přišroubování na hotový pevný podklad (např. betonová zídka):
Ocelový sloupek (Stožár) o délce 2,0 m (průměr 48 mm, tloušťka stěny 2 mm) – pro tuto sadu jsou zapotřebí 3 ks 14560870.
Masivní kotvící patka na sloupek 48 mm se základnou pro kotevní šrouby či chemickou kotvu) – pro tuto sadu jsou zapotřebí 3 ks 14561230.

Materiál pro liniové rozšíření plotu:
Pokud plánujete stavět delší souvislý plot z více sad, dokupte Spojky pro montážní profily 40x40 mm včetně příslušných šroubů M10 a přírubových matic, které vám umožní hliníkové profily pevně a osově dokonale propojit – pro jedno rozšíření je potřeba 2x 14562274, 4x 1462218 a 4x 14562147
