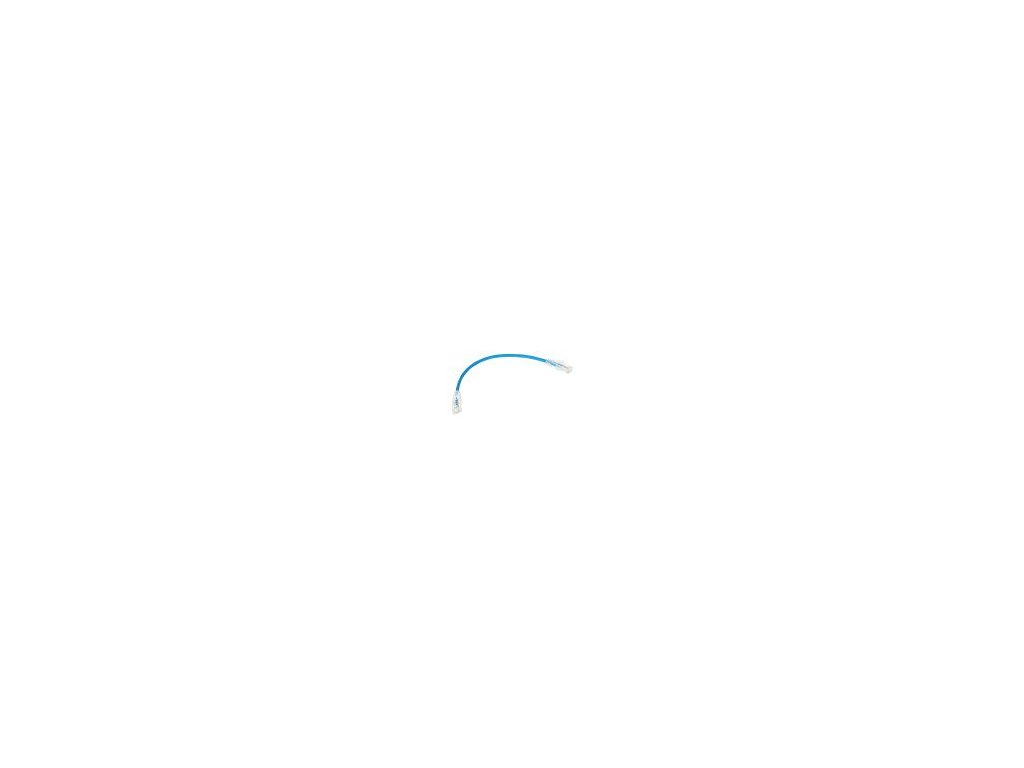

Patchcord U/UTP kat. 5e 0.25 m modrý NETSET

RL (Return Loss) je parametr, který měří množství signálu odraženého zpět ke zdroji v důsledku impedančního nesouladu mezi kabelem a zařízením, ke kterému je připojen. Jinými slovy, zpětná ztráta udává, jak dobře je signál přenášen kabelem bez odrazů, které mohou narušit kvalitu přenosu. Parametr zpětné ztráty se vyjadřuje v decibelech (dB). Vysoká hodnota RL znamená, že se malá část signálu odráží zpět, což je pro kvalitu přenosu výhodné. Vysoká hodnota RL (např. 20 dB a více) znamená, že kabel je dobře přizpůsoben systému a má minimální zpětnou ztrátu, což zajišťuje stabilní a spolehlivé spojení.

RL Remote (Return Loss - Remote) je parametr, který měří množství signálu odraženého na druhém (vzdáleném) konci kabelu v důsledku impedanční neshody. Na rozdíl od standardního parametru RL (Return Loss), který hodnotí odrazy na místním konci kabelu (kde je signál generován), se RL Remote zaměřuje na odrazy signálu na vzdáleném konci kabelu, kde je signál přijímán. Parametr se vyjadřuje v decibelech (dB), stejně jako u klasické zpětné ztráty. Vysoká hodnota RL Remote znamená, že kabel dobře odpovídá impedanci na vzdáleném konci a signál je efektivně přenášen bez velkých odrazů. Vysoké hodnoty RL Remote (např. nad 20 dB) znamenají velmi dobrou kvalitu signálu na vzdáleném konci, což vede ke stabilnímu a spolehlivému spojení.

Vložný útlum je parametr, který popisuje stupeň útlumu signálu při přenosu po kabelu nebo síťovém připojení. Je klíčovým ukazatelem kvality kabeláže a přímo ovlivňuje výkonnost přenosu dat v síti. Tento parametr se vyjadřuje v decibelech (dB) a měří rozdíl mezi výkonem signálu na vstupu kabelu a výkonem signálu přijímaného na jeho výstupu. Vyšší hodnota vložného útlumu znamená větší ztráty signálu, což může vést k problémům s přenosem, jako jsou chyby v datech nebo snížená rychlost připojení.

NEXT (Near-End Crosstalk) je parametr, který měří úroveň elektromagnetického rušení procházejícího z jednoho páru kabelů do druhého páru téhož kabelu v místě blízko zdroje signálu (near-end). Je to jeden z klíčových ukazatelů kvality kabeláže, zejména v sítích, kde je vyžadována vysoká integrita signálu. NEXT udává rozdíl v úrovni signálu mezi vysílacím a rušeným párem, vyjádřený v decibelech (dB). Vyšší hodnota NEXT znamená menší rušení, což je výhodné pro kvalitu přenosu dat.

NEXT Remote (Remote Crosstalk) je měření elektromagnetického rušení procházejícího z jednoho páru vodičů do druhého páru v kabelu, které se provádí na vzdáleném konci, tj. v místě příjmu signálu. Jedná se o doplněk standardního měření NEXT (Near-End Crosstalk), které analyzuje rušení v blízkosti zdroje signálu. Parametr NEXT Remote poskytuje informace o úrovni přeslechů v místě, kde signál opouští kabel, což je zásadní pro posouzení kvality přenosu celého komunikačního kanálu.

ACR-F Remote (Attenuation to Crosstalk Ratio - Far-End Remote) je parametr, který určuje rozdíl mezi útlumem signálu (Insertion Loss) a přeslechem na vzdáleném konci kabelu (Far-End Crosstalk - FEXT). Jedná se o klíčový ukazatel při posuzování kvality přenosu v systémech strukturované kabeláže. ACR-F Remote je specifický případ ACR-F, při kterém měření zohledňuje rušení přijímané na vzdáleném konci z pohledu vzdáleného přijímače.

ACR-N (Attenuation to Crosstalk Ratio - Near-End) je parametr, který definuje rozdíl mezi útlumem signálu (Insertion Loss) a přeslechem (NEXT - Near-End Crosstalk) na místním konci kabelu (near-end). Je to ukazatel schopnosti kabelu přenášet data bez elektromagnetického rušení vznikajícího v blízkosti vysílače. Parametr ACR-N má zásadní význam při posuzování kvality přenosu signálu na krátkých délkách kabelů, kde může blízké koncové rušení (NEXT) významně ovlivnit integritu dat. Parametr se vyjadřuje v decibelech (dB). Vyšší hodnoty znamenají menší rušení a lepší kvalitu přenosu.

ACR-N Remote (Attenuation to Crosstalk Ratio - Near-End Remote) je parametr, který měří rozdíl mezi útlumem signálu (Insertion Loss) a přeslechem na vzdáleném konci kabelu (NEXT - Near-End Crosstalk). Tato hodnota hodnotí, jak dobře si kabel vede z hlediska útlumu blízkého přeslechu na vzdáleném konci, tj. na zařízení přijímajícím signál. Na rozdíl od ACR-N, který měří rušení na místním konci kabelu (blízký konec), se ACR-N Remote zaměřuje na rušení měřitelné na vzdáleném konci, kde je signál přijímán. Parametr se vyjadřuje v decibelech (dB), vyšší hodnoty znamenají lepší kvalitu signálu a menší rušení.
