Osciloskop UNI-T UPO2104E

Detailní popis produktu

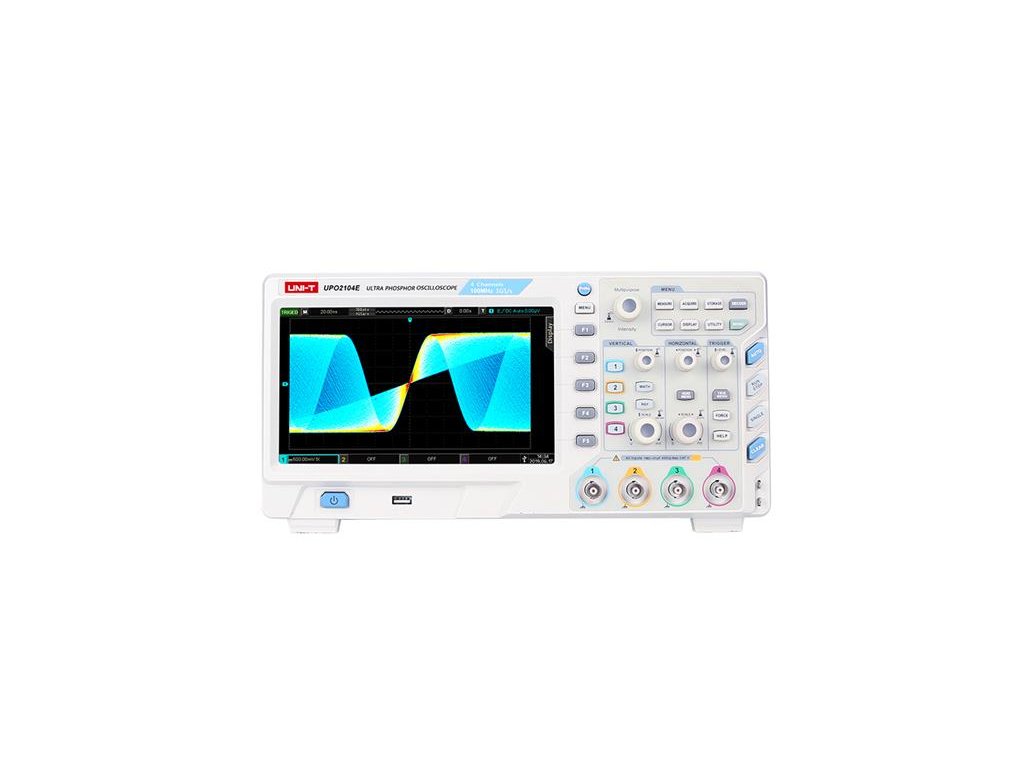

Osciloskop UNI-T UPO2104E
Osciloskop UPO2104E je stolní digitální osciloskop s technologií Ultra Phosphor ze série UPO2000E. Oproti nižší verzi UPO2102E nabízí 4 kanály. Dále je vybaven vzorkováním 1 GS/s. To je bohatě dostačující pro šířku pásma, která je 100 MHz (na rozdíl od nižších verzí UPO2072E, UPO2074E, UPO2072CS, UPO2074CS, které jsou jen do 70 MHz ). Je to multifunkční, vysoce výkonný osciloskop, který je snadno ovladatelný s velmi dobrými technickými specifikacemi. Je vybaven displejem 800 x 480 pixelů. Podporuje USB úložiště a komunikaci s PC pomocí funkce Plug and play USB. Možnost stažení software pro propojení s PC ze stránek výrobce: https://instruments.uni-trend.com/list_77/945.html. Oproti dřívější verzi UPO2104CS se liší novým softverovým vybavením (firmware).

Parametry produktu :

- šířka pásma 100MHz
- počet kanálů 4
- vzorkování 1GS/s
- max. hloubka paměti 56Mpts (na kanál) (dříve 28Mpts na kanál)
- počet průběhů za sekundu až 80 000 wfms/s (dříve 50 000 wfms/s )
- rozsah časové základny 5ns/div - 50s/div
- vstupní vazba (1MΩ±2%)//(20pF±3pF)
- verikální osa 1mV/div - 20V/div (1MΩ)
- přesnost DC zesílení ±3%
- počet uložených průběhů 65000
- spouštění : Hrana, Okno, Runt, Time Out, Nth Edge, Delay, Duration, Setup/Hold, Pulse Width, Slope, Video, Pattern, RS232/UART, I2C, SPI
- matematické operace s průběhy : A+B, A-B, AxB, A/B, FFT, Logic operation, Editable Advanced, Filter
- automatické měření : Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF
- počet měření : 5 souběžných měření
- statistiky : průměr, Max, Min, standartní odchylka, počet měření
- frekvenční čítač : 6 bitů
- standartní rozhraní : USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)

Technické parametry :

- napájení : 100V-240V AC, 50/60Hz
- displej : 8 palců, 800x480 pixelů
- hmotnost : 3.5kg
- rozměry : 336x164x108mm

Obsah balení :

- 4ks sonda (s přepínatelným děličem 1x,10x)
- oddělitelný třížilový napájecí kabel
- kabel USB
- rychlý návod k instalaci s odkazem na stránky výrobce

VÝROBCE : UNI-TREND
