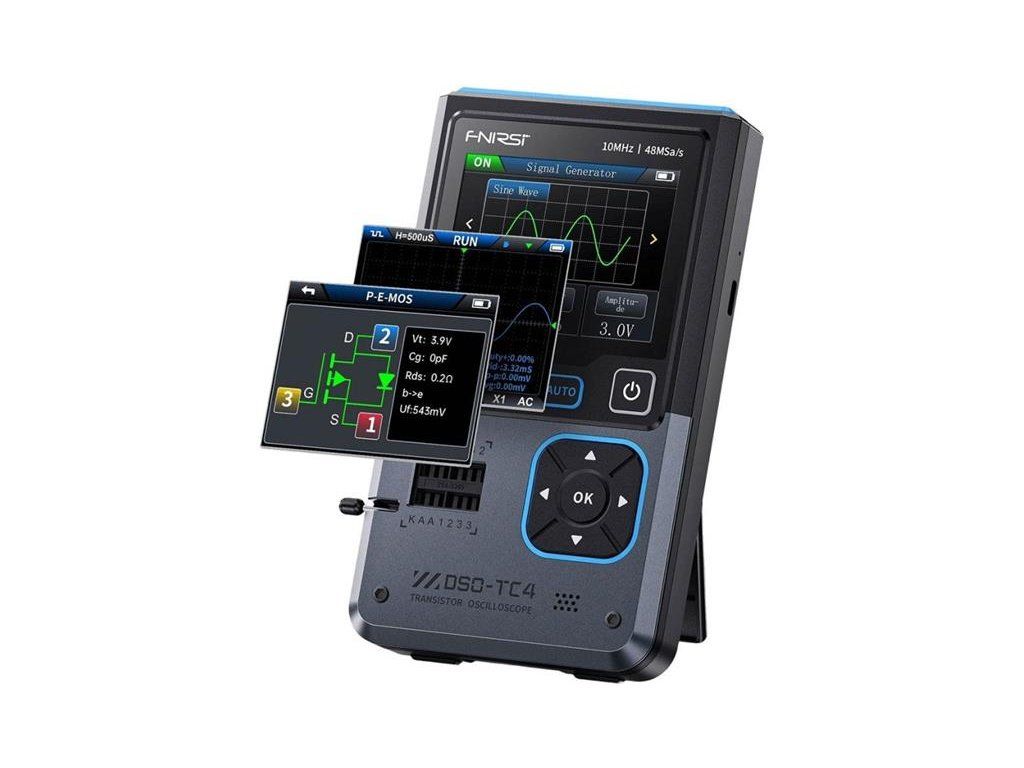

Osciloskop, generátor funkcí a tester součástek FNIRSI DSO-TC4

Detailní popis produktu

FNIRSI DSO-TC4 je ruční multifunkční přístroj typu „3 v 1“, který kombinuje digitální osciloskop, tester elektronických součástek a DDS generátor signálu. Oproti svému předchůdci (modelu DSO-TC3) nabízí výrazně vyšší výkon, zejména v režimu osciloskopu, kde se šířka pásma zvýšila z 500 kHz na 10 MHz. DSO-TC4 je ideální volbou pro začátečníky, studenty i techniky, kteří hledají přenosný, cenově dostupný nástroj pro základní měření, kde není vyžadována laboratorní přesnost špičkových stolních přístrojů.

Klíčové vlastnosti:

Osciloskop: reálná vzorkovací frekvence 48 MSa/s (TC3 měl 10 MSa/s) a analogové pásmo 10 MHz. Podporuje funkci automatického nastavení (AUTO) a ochranu proti přepětí až do ±400 V při použití sondy 10:1.
Tester součástek: Automaticky identifikuje a měříširokou škálu komponent, včetně tranzistorů (NPN, PNP, MOSFET, JFET, IGBT), diod (včetně Zenerových do 32 V), rezistorů, kondenzátorů a induktorů.
Generátor signálu: Umožňuje výstup 13 typů průběhů (sinus, obdélník, trojúhelník, puls atd.) ve frekvenčním rozsahu 0–50 kHz s nastavitelnou amplitudou 0–3 V.
Doplňkové nástroje: Obsahuje tester kontinuity (prozvonění), měření napětí (0–40 V DC),infračervené dekódování (protokol NEC) a podporu pro teplotní senzory DS18B20 a senzory vlhkosti DHT11.
Sdílení dat: Na rozdíl od TC3 podporuje model TC4 USB Image Sharing, což umožňuje přenossnímků obrazovky a naměřených dat do PC pro další analýzu.

Technické parametry:

Displej: 2,8" TFT barevný (320 × 240)
Vzorkovací frekvence: 48MSa/s
Analogová šířka pásma: 10MHz
Baterie: 1500 mAh (výdrž cca 4 hodiny)
Nabíjení: USB-C (5 V/1A)
Rozměry: 90 × 142 × 27,5mm / 186g
Jazyky: 8 jazyků (včetně angličtiny, němčiny a ruštiny)

Obsah balení:

Přístroj FNIRSI DSO-TC4.
Osciloskopická sonda P6100 s přepínáním 1:1 / 10:1
Kabel s krokosvorkami
3× testovací háčky
USB-C nabíjecí kabel
