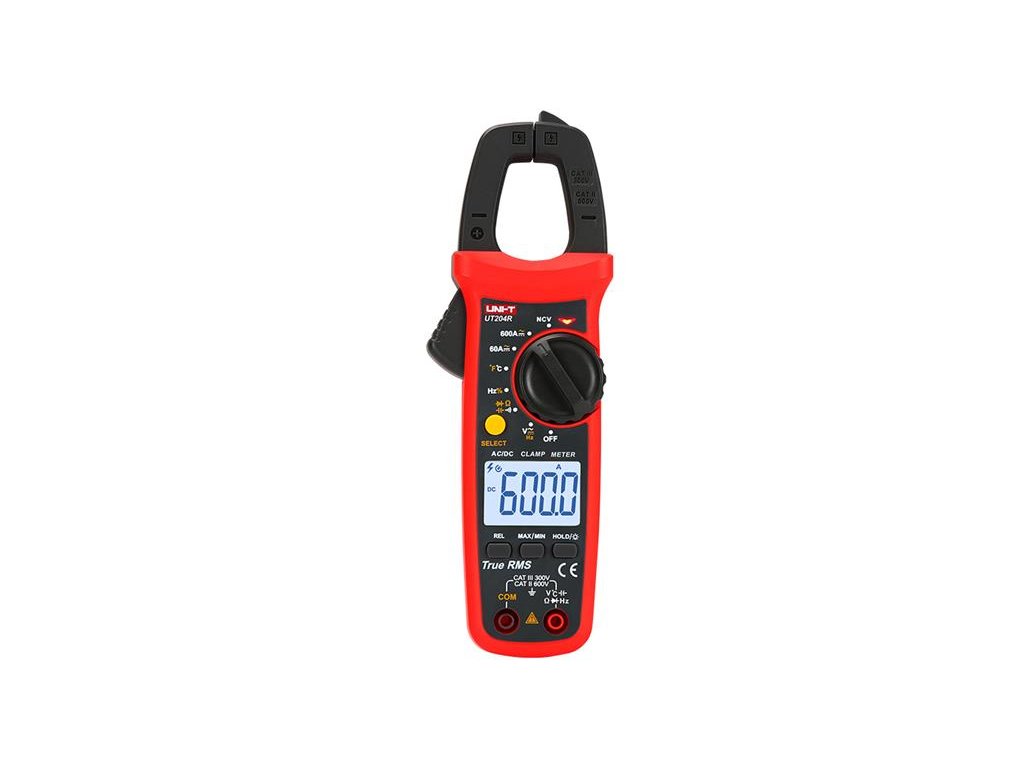

Multimetr UNI-T UT204R klešťový

Detailní popis produktu

Na tento výrobek poskytujeme 3 roky záruku.Digitální klešťový měřič UT204R slouží pro měření střídavých a stejnosměrných napětí do 600V, AC a DC proudů do 600A a frekvece 10Hz až 60kHz u napětí nn do 600V a 10Hz až 10MHz u napětí mn. Na všech rozsazích má ochranu před větším napětím než 600V a zvukový a optický alarm. Čtyřmístný více segmentový displej o rozměru 37 x 25 mm se zadním podsvícením a rychlou obnovovací frekvencí (3krát/s) . Rozevření čelistí umožňuje měření na kabelech o průměru až 28mm. Bezkontaktní snímání elektrického pole (NCV) umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz. Přiložená sonda - kryt hrotů na testovacích kabelech umožňuje měření na rozvodech nn v kategorii CAT III bez nebezpečí vzniku oblouku. Bez krytů na hrotech lze měřit testovacími kabely jen na rozvodech nn kategorie CAT II. S přiloženým termočlánkem typu K (teplotní senzor niklchrom - niklkřemík) umožňuje měření teploty od -40°C do 1000°C.. Napájecí baterie 2ks 1,5V R03. Příkon měřiče je cca 1,8 mA. Obvod má funkci automatické úspory energie. Spotřeba v režimu spánku je <11µA, což účinně prodlužuje životnost baterie na cca 400 hodin.. Parametry produktu:. - měření napětí, proudu a frekvence vysokého napětí do 600 V. - měření frekvencí 10Hz až 10MHz. - měření kapacit 60nF až 60mF. - měření teploty -40 až +1000°C. - poměrové (relativní) měření napětí a kapacit. - více segmentový displej a zvukový / vizuální alarm. - ochrana před napětím větším než 600V napříč rozsahy. - bezkontaktní detekce vodičů pod napětím. - automatické přepínání rozsahů. - přesnost měření proudů a napětí je garantována v rozmezí 1% až 100% rozsahů. Technické parametry:. 1. Měření AC proudu ( rozsahy / rozlišení / přesnost ):. 60,00A / 0,010A / 50Hz ~ 100Hz ±(2,0%+5). 600,0A / 0,100A / 50Hz ~ 100Hz ±(2,0%+5). - přesnost monitorování kmitočtu při měření AC proudu v rozmezí 50 až 100Hz je ±(1,0%+5) při rozlišení 0,1Hz. - ochrana proti přetížení při 620A. 2. Měření DC proudu ( rozsahy / rozlišení / přesnost ):. 60,00A / 0,010A / ±(2,0%+5). 600,0A / 0,100A / ±(2,0%+5). - ochrana proti přetížení při 620A. 3. Měření AC napětí ( rozsah / rozlišení / přesnost ):. 6,000V / 0,001V / 10Hz ~ 10kHz ±(1,0%+5). 60,00V / 0,010V / 10Hz ~ 10kHz ±(0,8%+5). 600,0V / 0,100V / 10Hz ~ 10kHz ±(0,8%+5). - přesnost monitorování kmitočtu při měření AC napětí v rozmezí 10Hz až 60kHz ±(0,5%+2) při rozlišení 0,01Hz až 0,01kHz. - ochrana proti přetížení při 600Vrms. - vstupní impedance cca 10MG?. 4. Měření DC napětí ( rozsah / rozlišení / přesnost ):. 600,0mV / 0,100mV / ±(0,7 %+3). 6,000V / 0,001V / ±(0,5 %+2). 60,00V / 0,010V / ±(0,5 %+2). 600,0V / 0,100V / ±(0,5 %+2). - vstupní impedance cca 10M?. - ochrana proti přetížení při 600Vrms. 5. Měření odporu ( rozsahy /rozlišení / přesnost ):. 600,0? / 0,1? / ±(1,0%+2). 6,000k? / 0,001k? / ±(0,8%+2). 60,00k? / 0,01k? / ±(0,8%+2). 600,0k? / 0,1k? / ±(0,8%+2). 6,000M? / 0,001M? / ±(2,5%+5). 60,00M? / 0,01M? / ±(2,5%+5). - ochrana proti přetížení při 600 Vrms. - napětí otevřeného obvodu cca 1V. 6. Měření kapacity ( rozsahy /rozlišení / přesnost ):. 60,00nF / 0,01nF / ±(4,0%+5). 600,0nF / 0,1nF / ±(4,0%+5). 6,000µF / 0,001µF / ±(4,0%+5). 60,00µF / 0,01µF / ±(4,0%+5). 600,0µF / 0,1µF / ±(4,0%+5). 6,000mF / 0,001mF / ±10,0%. 60,00mF / 0,01mF / ±10,0%. - ochrana proti přetížení při 600 Vrms. 7. Měření teploty ( rozsahy /rozlišení / přesnost ):. -40°C až +40°C / 1°C / ± 4°C. +40°C až +500°C / 1°C / ±(1,5%+5). +500°C až +1000°C / 1°C / ±(2,0%+5). -40°F až +104°F / 1°F / ±6°F. 104°F až +932°F / 1°F / ±(2,0+6). +932°F až +1832°F / 1°F / ±(2,5%+4). 8. Měření frekvence a plnění ( rozsahy /rozlišení / přesnost ):. frekvence: 10Hz až 10MHz / 0,01Hz až 0,01MHz / ±(0,1% + 4). plnění: 0,1 až 99,9% / 0,1% / ±(3,0% + 5). - Poznámka 1 ) Citlivost měření:. ?100kHz: 200mVrms ? vstupní amplituda ? 30V RMS. >100kHz~1MHz: 600mV RMS ? vstupní amplituda ? 30V RMS. >1MHz~10MHz: 1V RMS ? vstupní amplituda ? 30V RMS. - Poznámka 2 ) Měření plnění ( pracovního poměru ) je použitelné pouze pro čtvercovou vlnu ?10kHz, amplituda: 1V p-p. Frekvence ? 1kHz Pracovní poměr (Plnění): 10.0%~95.0%. Frekvence > 1kHz Pracovní poměr (Plnění): 30.0%~70.0%. - ochrana proti přetížení při 600 Vrms. 9. Kontrola spojitosti obvodů:. - při naměřeném odporu menším než 10? signalizace souvislého obvodu zazní bzučák. - při naměřeném odporu větším než 31? signalizace rozpojeného obvodu nezní bzučák. - nejistota v rozmezí 10? až 31?. - napětí otevřeného obvodu asi 2,0V. - měření na rozsahu 600?. - ochrana proti přetížení při 600 Vrms. 10. Měření diod:. - v propustném směru je úbytek napětí polovodičového přechodu menší nebo roven 2V. - pro křemíkový přechod je typický úbytek napětí 0,5 až 0,8V. - napětí otevřeného obvodu asi 4,0V. - měření na rozsahu 6,000V. 11. Bezkontaktní snímání elektrického pole (NCV):. - umožňuje detekovat vodiče pod napětím ve dvou citlivostech -EFLo a - EFHi pro rozvody nn 110V/50/60Hz a 230V/50/60Hz. Další parametry:. - měření maximálních a minimálních hodnot: ano. - měření v relativním (poměrovém) režimu pro měření napětí a kapacity: ano. - zadržení dat ( HOLD ): ano. - indikace slabé baterie: ano. - automatické vypnutí napájení: ano. - napájení baterie 1,5 V (R03): 2ks. - velikost podsvíceného displeje: 37 mm x 25 mm. - rozměry výrobku: 215 mm x 63,5 mm x 36 mm. - čistá hmotnost produktu: 235 g. - barva výrobku: červená a šedá. Obsah balení:. - klešťový multimetr UT204R: 1ks. - testovací kabely: 1 pár. - termočlánek K do 1000°C: 1ks. - baterie 1,5 V (R03): 2ks. - návod k použití: 1ks. Velkoobchodní balení:. - standardní množství na karton: 40ks. - standardní rozměry kartonu: 485 mm x 295 mm x 385 mm. - standardní hrubá hmotnost kartonu: 16,7 kg. VÝROBCE: UNI-TREND. https://www.uni-trend.com/
