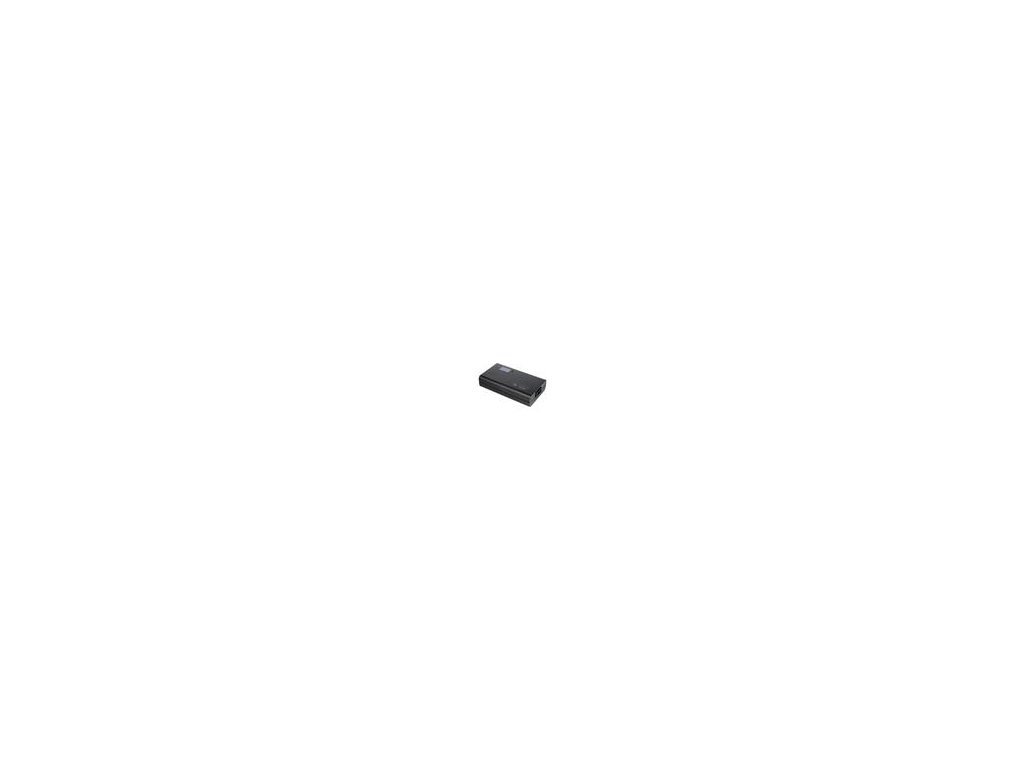

IPM-90-550 Midspan PoE 1 kanál 10/100/1000Mbps 55V 90W

Detailní popis produktu

IPM-90-550 je jednoportový gigabitový midspan PoE, kompatibilní se standardy IEEE 802.3af/at/bt, nabízející výkon až 90 W. Zařízení je vybaveno čitelným LCD displejem, který usnadňuje monitorování provozu a měření spotřeby připojených přijímačů.

Midspan slouží k napájení zařízení PoE v sítích LAN, zejména pokud switch nepodporuje PoE nebo nemá dostatečný napájecí rozpočet. Díky němu je možné současně napájet a přenášet data do zařízení, jako jsou IP kamery, přístupové body, extendery, pomocí jednoho krouceného kabelu UTP ve standardu 10/100/1000 Mbps.

IPM-90-550 není jen univerzální napájecí zdroj PoE, ale také praktický diagnostický nástroj. Umožňuje rychlé měření spotřeby energie, což umožňuje přesně vypočítat dobu zálohy a kapacitu baterie v bufferových systémech. Díky tomu instalátor získává reálné úspory při navrhování rozsáhlých instalací s dlouhou dobou zálohy.

V kombinaci se zařízeními řady APT a xPoE umožňuje midspan vytvářet rozsáhlé instalace v topologii stromu, přičemž využívá výhradně kabely UTP – bez nutnosti vedení napájení 230 V. Toto řešení maximálně využívá dostupné kabeláže a zároveň umožňuje napájet spotřebiče s vysokou spotřebou energie na velké vzdálenosti.

Přehledný náhled provozních parametrů v reálném čase

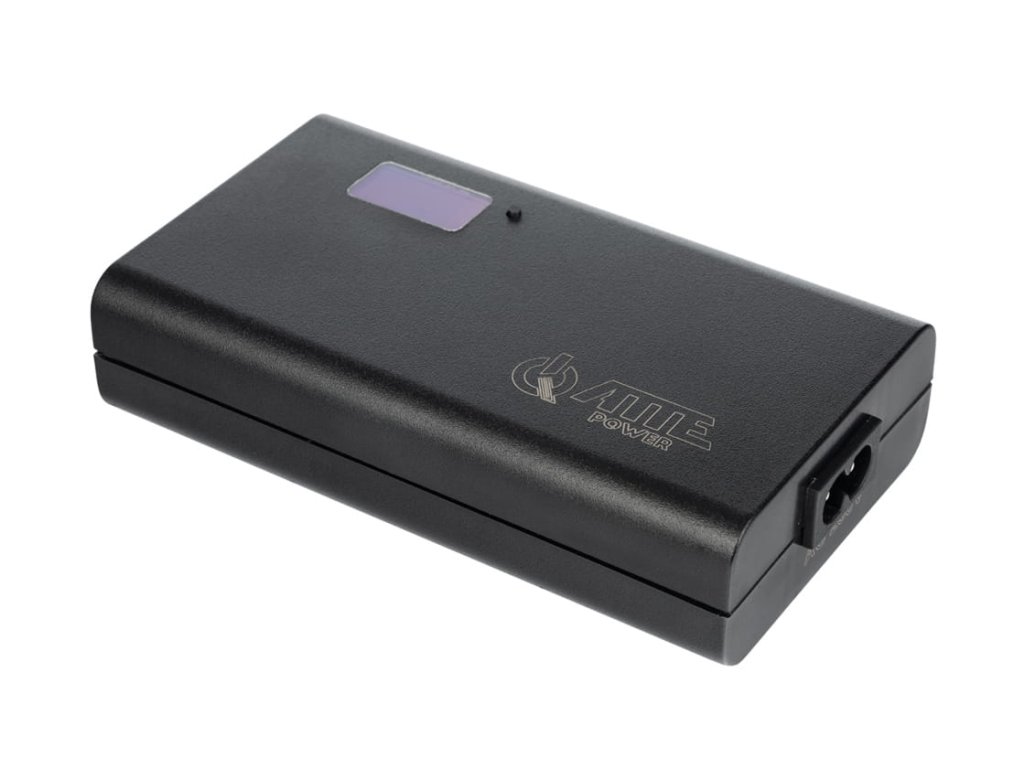

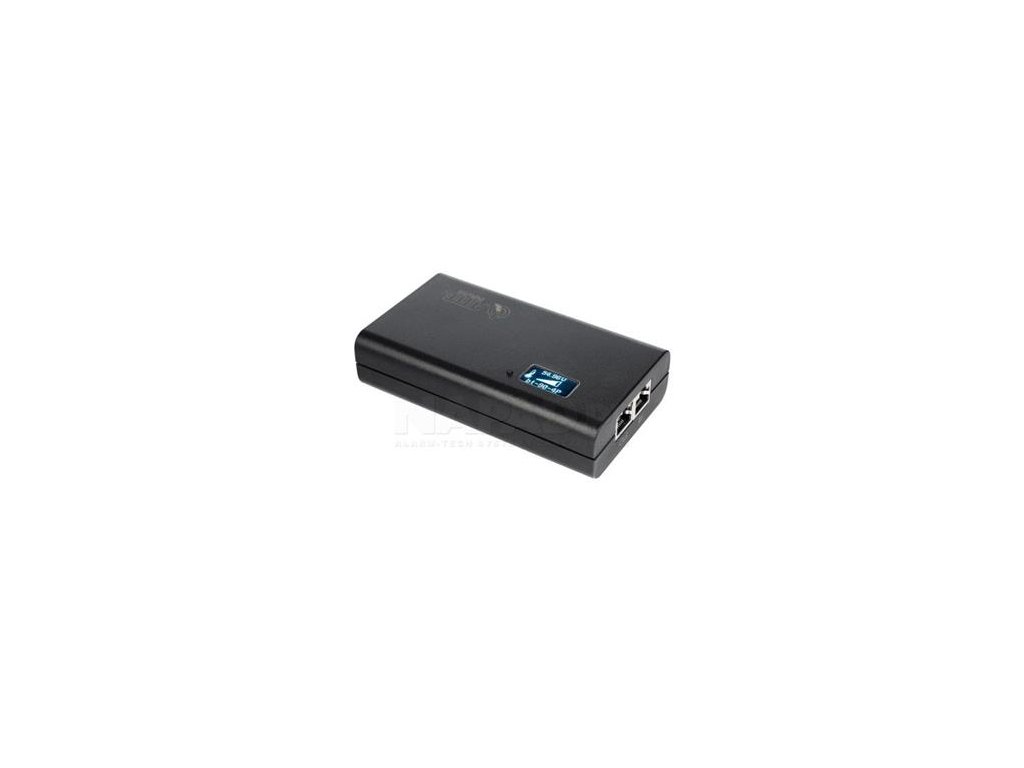

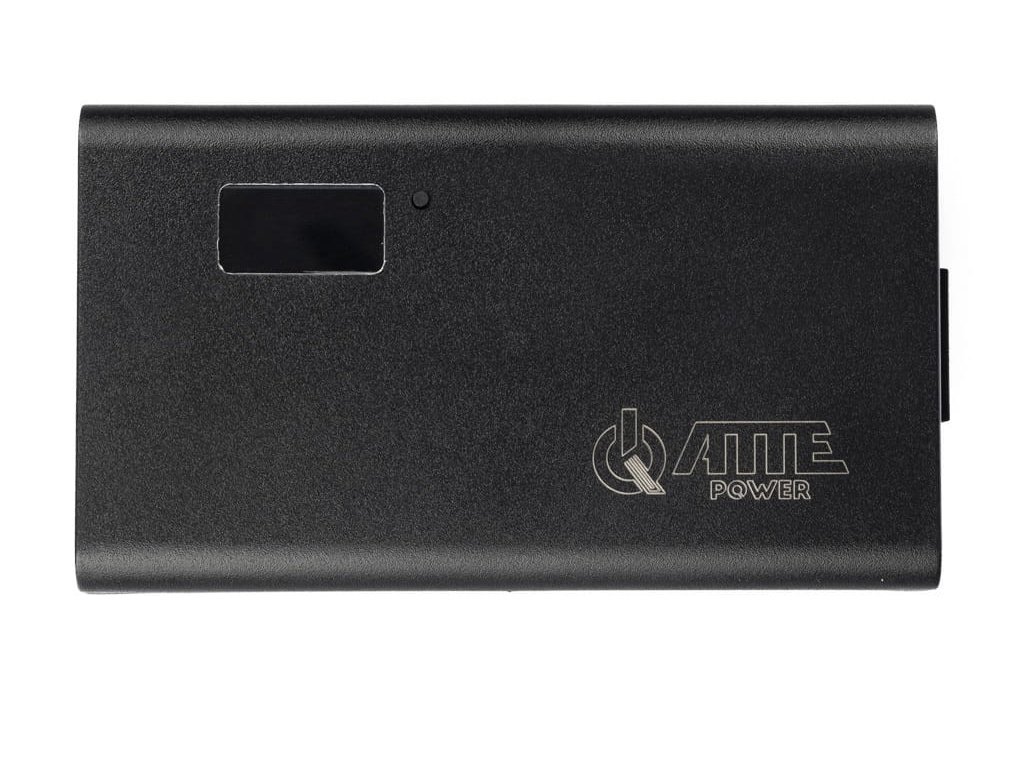

Unikátní vlastností tohoto typu řešení je vestavěný displej. Umožňuje náhled aktuálního provozního stavu a ovládání funkcí menu.

Informace dostupné na displeji:

• standard PoE, ve kterém byl rozpoznán a napájen připojený přijímač


• počet párů kroucené linky, po kterých je vysíláno napájení 2P/4P


• aktuálně spotřebovávaný výkon přijímačů


• hodnota napětí napájení PoE


• grafický ukazatel vnitřní teploty


• grafický ukazatel stupně zatížení


• maximální okamžitý výkon spotřebovávaný od zapnutí

Příklady použití

Příklad použití IPM-90-550 k napájení 4 IP kamer PoE na jednom kabelu UTP pomocí přepínače APT-5-50. Použitý provozní režim je PoE bt-90.

Příklad použití IPM-90-550 k napájení 7 IP kamer PoE na jediném kabelu UTP pomocí prodlužovaček APT. Použitý provozní režim je PoE bt-90.

Příklad použití IPM-90-550 jako PoE Midspan pro přepínač xPoE-6-11-S2 v pasivním provozu PoE.

Poznámky k instalaci

• Jednotka je dimenzována na nepřetržitý provoz při příkonu 90 W s řádným chlazením během provozu.


• Provozní režim (standard napájení PoE) lze změnit během 5 sekund po připojení zařízení ke zdroji napájení, uloží se pro opětovnou změnu při spuštění zařízení.


• Zařízení je napájeno síťovým napětím 230 V a nenabízí vyrovnávací napájení. Pokud je potřeba zachovat napájení spotřebičů připojených k IPM-90-550, je třeba použít další UPS. V zařízeních, kde je důležitá dlouhá doba zálohování, by mělo být použito jiné řešení. Nejvýhodnějším řešením by byla vyrovnávací sada sestávající ze zdroje řady AUPS, vhodného měniče a přepínače APT-5-50, který může podporovat čtyři přijímače s výkonem až 60 W (802.3bt60).
