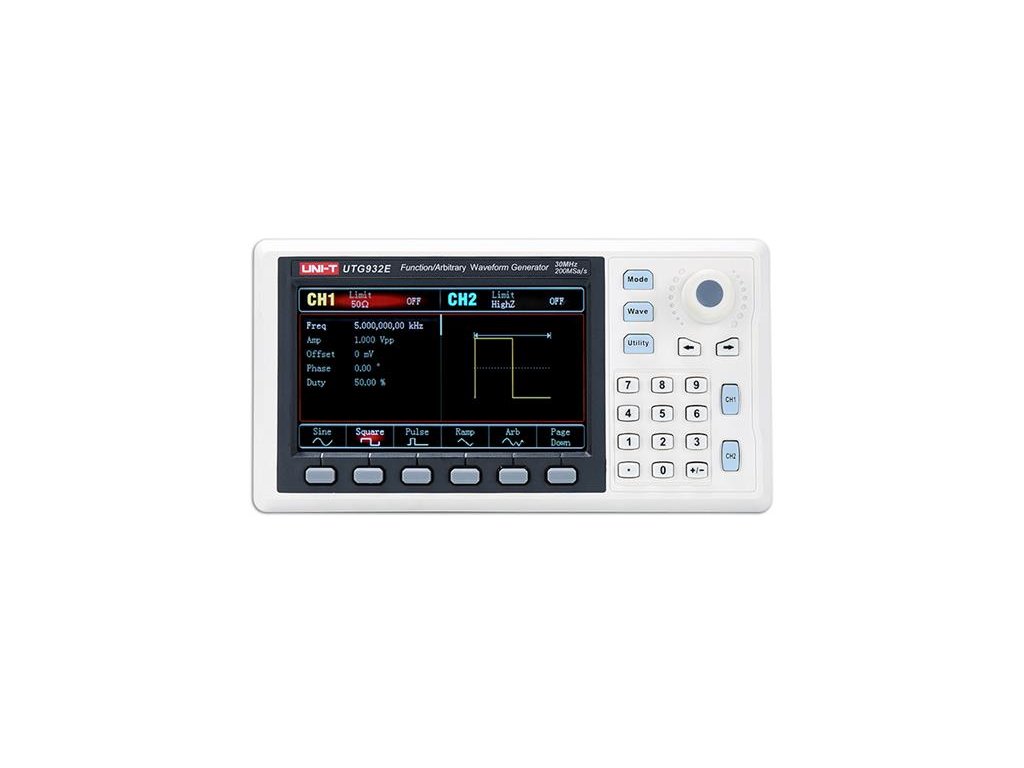

Generátor UNI-T UTG932E

Detailní popis produktu

Generátor funkcí (libovolných průběhů vln) UTG932E ze série UTG900E je dvoukanálový generátor využívající technologii přímé digitální syntézy k vytvoření přesného a stabilního signálu libovolných tvarů vlny s rozlišením 1μHz a nízkým zkreslením. K dispozici je modulování signálů různými modulacemi jako AM, PM, FM, FSK z interního nebo externího zdroje, lineárním a logaritmickým frekvenčním rozmítáním.
Generátor má miniaturní velikost – do dlaně, je vysoce výkonný, s vynikajícími technickými parametry a přitom je nákladově efektivní.
Panel generátoru je ergonomicky konstruován pro snadné ovládání. Grafický LCD TFT displej s úhlopříčkou 4,3 palce vám umožňuje pracovat mnohem efektivněji a rychleji.
Využití generátoru se předpokládá při výuce, návrhu, testování, řešení problémů a oprav elektronických a elektroakustických zařízení; testování polovodičových součástek atd.
Má rozhraní USB a výkonný software pro přenos dat do počítače. Má výborný poměr cena/výkon a množství funkcí.


Parametry produktu :

- dvoukanálový generátor s digitální syntézou signálu DDS
- generování sinusových signálů s kmitočtem 1μHz až 30MHz
- generování obdélníkových signálů s kmitočtem 1μHz až 15MHz
- generování různých dalších průběhů (sinus, obdélník, trojúhelník, puls, šum, DC, libovolný)
- typy modulace AM, FM, PM, FSK signálů z interního i externího zdroje
- podpora výstupu frekvenčně rozmítaných signálů
- podporuje spouštění vnitřní / vnější / ruční spoušť
- 6ti bitové vysoce přesné měření frekvence externích TTL kompatibilních signálů v rozsahu 100mHz až 100MHz
- výstupní amplituda signálu až 10Vpp na impedanci 50Ω nebo až 20Vpp v režimu vysoké impedance
- vzorkovací frekvence 200MSa/s a 14 bitové vertikální rozlišení
- uložení náhodných vlnění s délkou až 4kpts bodů
- z výroby uložených 24 druhů vlnových průběhů nezávislých na napájení
- rozhraní USB s výkonným softwarem pro PC
- multifunkční knoflík a číselná klávesnice pro jednoduchou obsluhu
- systémová nápověda
- barevný displej TFT LCD s úhlopříčkou 109mm (4,3 palce) , 480 x 272 pixelů


Technické parametry :

- výstupní kanály: 2
- vzorkovací frekvence: 200MSa/s
- výstupní frekvence: až 30MHz
- frekvenční rozlišení: 1μHz
- vertikální rozlišení: 14 bits
- hloubka paměti: 8 kpts
- typy a kmitočty generovaných signálů:
sinusový: od 1μHz do 30MHz
obdélníkový: od 1μHz do 15MHz
rampa (pila): od 1μHz do 400kHz
puls: od 1μHz do 15MHz
libovolný: od 1μHz do 10MHz
bílý Gaussův šum: 30MHz
- DC offset signálu (peak AC+DC): ± 5V (50 Ω), ± 10V (high resistence)
- minimální doba náběhu/sestupu signálu: typicky < 20ns
- rozsah amplitudy pro signály ≤ 10MHz: 1mVpp až 10Vpp; (50Ω)
- rozsah amplitudy pro signály ≤ 60MHz: 1mVpp až 5Vpp; (50Ω)
- typy modulace: AM, FM, PM, FSK, Sweep (rozmítání)
- výstupní impedanceí impedance: nastavitelná od 1Ω až do 1kΩ, nebo High Z
- tovární nastavení impedance: High Z
- ochrana proti zkratu na výstupu: ano
- celk. harmon. zkreslení (pro DC až 20kHz, 1Vpp, typ. hodnota): <0,2%
- přesnost do 90 dnů: ±50 ppm (18℃ až 28℃)
- přesnost do 1 roku: ±100 ppm (18℃ až 28℃
- displej: barevný TFT LCD s úhlopříčkou 4,3“, 480 x 272pixelů
- rozhraní USB Device: ano
- napájení: DC 5V, 2A
- spotřeba: max. 10W
- chlazení: přirozené
- pracovní teplota okolí: 0°C až +40°C
- pracovní vlhkost okolí: < +35℃: ≤ 90%RH, +35℃ až +40℃: ≤ 60%RH
- pracovní nadmořská výška: max. 2000m
- hmotnost (netto): 0,33kg
- hmotnost (brutto): 0,77kg
- rozměry: 172 x 90 x 68mm


Obsah individuálního balení :

- generátor funkcí UTG932E: 1ks
- napájecí adaptér AC/100 až 240V//DC/5V/2A: 1ks
- kabel rozhraní USB (UT-D14): 1ks
- kabel BNC-krokodýlek (UT-L02): 1ks
- kabel BNC-BNC 1m (UT-L45): 1ks
- uživatelský manuál: 1ks


VÝROBCE : UNI-TREND
