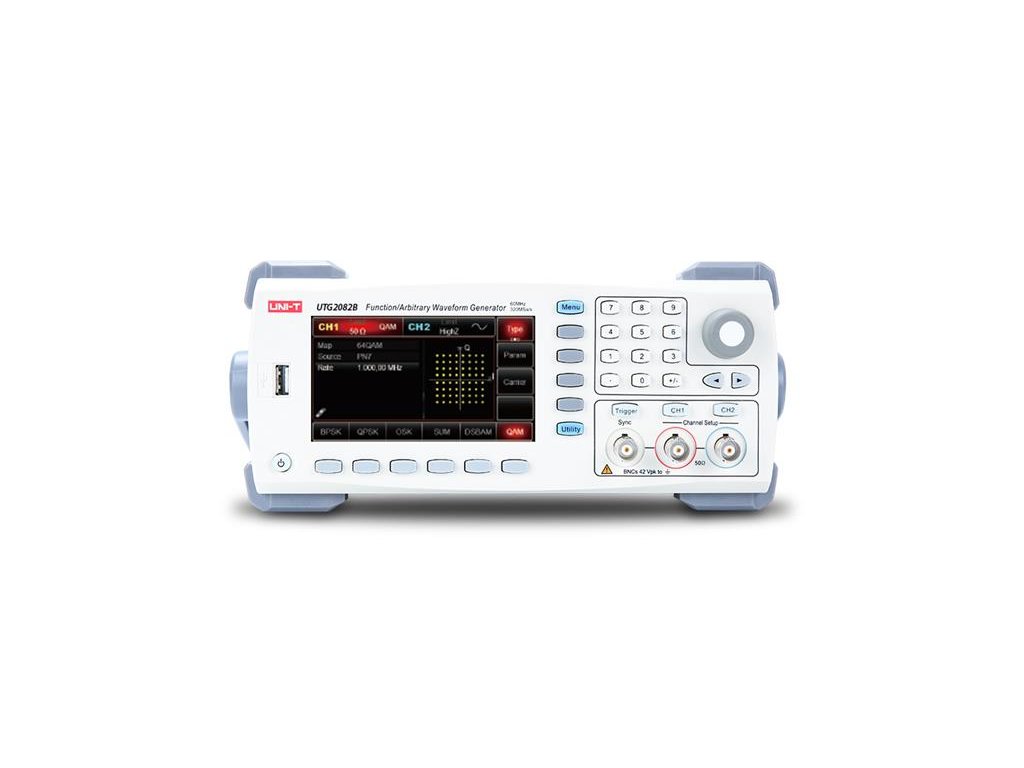

Generátor UNI-T UTG2082B

Detailní popis produktu

Na tento výrobek poskytujeme 3 roky záruku.Generátor funkcí / libovolných průběhů UTG2082B je moderní dvoukanálový generátor využívající technologii přímé digitální syntézy k vytvoření přesného a stabilního výstupu libovolných tvarů vlny s rozlišením 1µHz, maximální výstupní frekvenci 80 MHz, vzorkování 320 MS/s. K dispozici je modulování signálů různými modulacemi jako AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep atd. z interního nebo externího zdroje, lineárním a logaritmickým rozmítáním. Panel je ergonomicky konstruován pro snadné ovládání. Využití generátoru se předpokládá při návrhu, vývoji, testování, řešení problémů a pro opravy elektronických a elektroakustických zařízení, jako je testování obvodů a zařízení v celulárních a bezdrátových systémech, rozhlasových a televizních systémech; testování polovodičových součástek atd. Díky technologii DDS je schopen generovat signály přesné a čisté s minimálním zkreslením. Uživatelsky přívětivý panel s jednoduchým ovládáním a přehledný displej vám umožňuje pracovat mnohem efektivněji a rychleji. Má rozhraní USB a výkonný software pro přenos dat do počítače. V interní energeticky nezávislé paměti je uloženo více než 160 průběhů křivek např. matematických, bioelektrických, zdravotnických, trigonometrických, antitrigonometrických, přechodných jevů v automobilech apod. Má výborný poměr cena/výkon a množství funkcí. Využití najde v laboratořích vysokých škol, výzkumných ústavech apod. Tento přístroj splňuje bezpečnostní požadavky pro elektronické měřící přístroje GB4793 a bezpečnostní standardy IEC 61010-1/2, splňuje bezpečnostní normy pro izolované napětí CAT II 300V.. Parametry produktu :. - dvoukanálový generátor - 2 ekvivalentní, na sobě nezávislé kanály. - možnost propojení obou kanálů. - digitální syntéza signálů DDS. - generování sinusových signálů s kmitočtem 1µHz až 80MHz. - generování obdélníkových signálů s kmitočtem 1µHz až 70MHz. - generování různých dalších průběhů (sinus, obdélník, rampa, trojúhelník, puls, šum, DC, libovolný). - typy modulace AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep. - použití modulačního signálu z interního i externího zdroje. - možnost zadání tvaru signálu matematickým vzorcem. - možnost zadání fáze signálu ve stupních nebo radiánech. - podpora výstupu sweep a burst signálů. - podporuje spouštění vnitřní / vnější / ruční spoušť. - 6ti bitové vysoce přesné měření frekvence až do 200MHz externích TTL kompatibilních signálů. - výstupní amplituda signálu až 10Vpp na impedanci 50? nebo až 20Vpp v režimu vysoké impedance. - ochrana terminálů proti přepětí. - vzorkovací frekvence 320M/s a 16 bitové vertikální rozlišení. - možnost uložit až 16 skupin proměnlivých digitálních vlnění. - rozhraní USB na čelním panelu pro zadání průběhů. - rozhraní USB Host na zadním panelu, výkonný software pro PC. - konektor LAN na zadním panelu pro aktualizaci firmwaru. - multifunkční knoflík a číselná klávesnice pro jednoduchou obsluhu. - systémová nápověda. - barevný displej TFT LCD s úhlopříčkou 4,3“ a rozlišením WVGA (480 x 272 pixelů). Technické parametry :. - výstupní kanály: 2. - vzorkovací frekvence: 1,28 GS/s (interpolace), 320 MS/s (DDS režim). - výstupní frekvence: až 80MHz. - frekvenční rozlišení: 1µHz. - vertikální rozlišení: 16 bitů (včetně symbolů, nápisů). - délka vlny libovolného tvaru: 8pts až 16Mpts. - energeticky nezávislá paměť: lze uložit až 160 skupin libovolných křivek. - typy a kmitočty generovaných signálů:. sinusový: od 1µHz do 80MHz. obdélníkový: od 1µHz do 70MHz. rampa (pila): od 1µHz do 4MHz. puls: od 1µHz do 25MHz. libovolný: od 1µHz do 20MHz. Gaussův šum: do 80MHz (-3dB). - DC offset signálu (peak AC+DC): ± 5V (50 ?), ± 10V (high resistence). - minimální doba náběhu/sestupu libovolného signálu: typicky < 6ns. - rozsah amplitudy: 1mVpp až 10Vpp(50?), 2mVpp až 20Vpp(High Z). - typy modulace: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep. - pracovní režimy: výstup zapnutý / vypnutý, spojité, modulace, rozmítání, série. - měření frekvence signálů kompatabilních s TTL: ano, v rozmezí 100mHz - 200MHz s přesností ±51 ppm, rozlišení 6 digit/s. - výstupní impedance: nastavitelná od 1? až do 1k?, nebo High Z, tovární nastavení 50?. - ochrana proti zkratu na výstupu: ano. - ochrana terminálů proti přepětí: při vstupním napětí >±12,0V, frekvence <10kHz, amplitudě >100mVpp. - ochrana terminálů proti přepětí: při vstupním napětí >±2,0V, frekvence <10kHz, amplitudě ?100mVpp. - celk. harmon. zkreslení 20kHz, 1Vpp (typická hodnota): <0,2%. - přesnost: ± 0,5ppm 25 ?. - rychlost stárnutí v prvním roce: 1 ppm. - koeficient teploty: ± 0,5 ppm /?. - teplotní koeficient: < 2 ppm /?. - displej: TFT LCD 64K, s úhlopříčkou 4,3“, WVGA (480 x 272 pixelů). - rozhraní USB Device: ano. - napájení: AC od 100 V do 240 V, 45 Hz do 440 Hz, CAT II. - spotřeba: <50W. - jištění: tavnou pojistkou 250 V, T2 A. - hmotnost (Netto): 3,1kg. - hmotnost celková: 4,1kg. - rozměry: 305 x 230 x 93mm. - barva výrobku: bílá a šedá. Obsah individuálního balení :. - generátor funkcí UTG2082B: 1ks. - napájecí kabel: 1ks. - kabel rozhraní USB: 1ks. - kabel BNC-BNC (1m): 2ks. - český a anglický manuál: 1ks. Balení pro velkoodběratele :. - standardní množství na karton: 2ks. - standardní rozměry kartonu: 380 x 330 x 320 mm. - hrubá hmotnost kartonu: cca 8,5 kg. VÝROBCE : UNI-TREND. www.uni-t.cz
