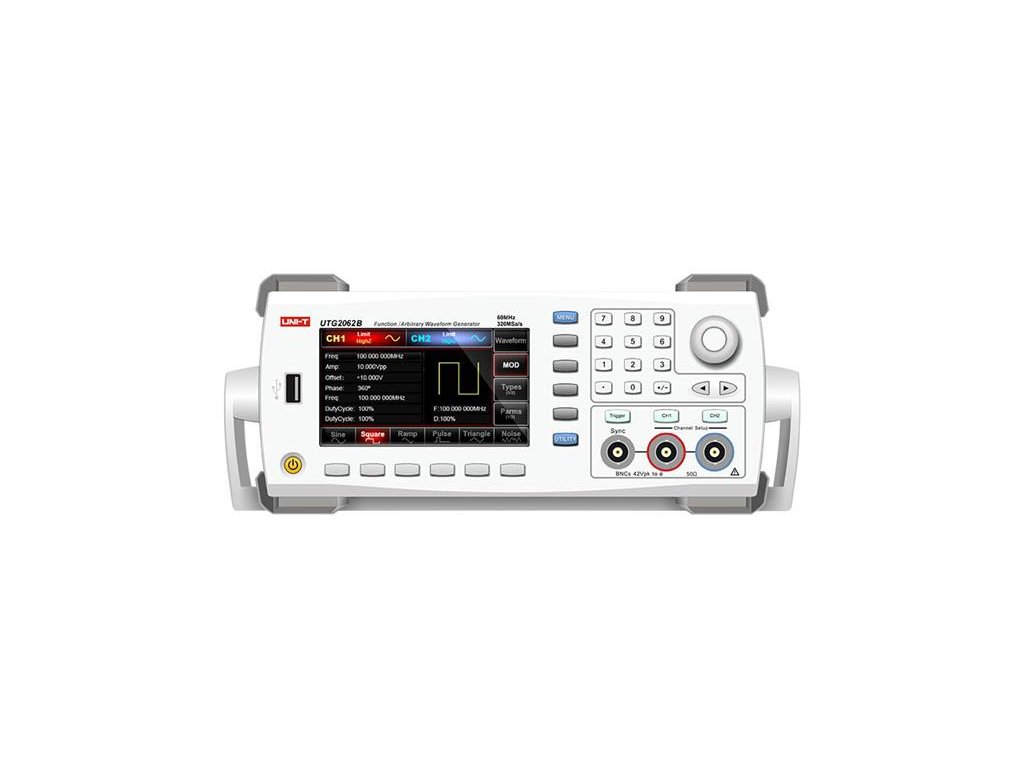

Generátor UNI-T UTG2062B
Generátor funkcí / libovolných průběhů UTG2062B je moderní dvoukanálový generátor využívající technologii přímé digit...

Detailní informace

Garance doručení
nepoškozeného zboží
Přes 3000 výdejních míst
po celé ČR

Detailní popis produktu

Generátor UNI-T UTG2062B
Generátor funkcí / libovolných průběhů UTG2062B je moderní dvoukanálový generátor využívající technologii přímé digitální syntézy k vytvoření přesného a stabilního výstupu libovolných tvarů vlny s rozlišením 1μHz, maximální výstupní frekvenci 60 MHz, vzorkování 320 MS/s. K dispozici je modulování signálů různými modulacemi jako AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep atd. z interního nebo externího zdroje, lineárním a logaritmickým rozmítáním. Panel je ergonomicky konstruován pro snadné ovládání. Využití generátoru se předpokládá při návrhu, vývoji, testování, řešení problémů a pro opravy elektronických a elektroakustických zařízení, jako je testování obvodů a zařízení v celulárních a bezdrátových systémech, rozhlasových a televizních systémech; testování polovodičových součástek atd. Díky technologii DDS je schopen generovat signály přesné a čisté s minimálním zkreslením. Uživatelsky přívětivý panel s jednoduchým ovládáním a přehledný displej vám umožňuje pracovat mnohem efektivněji a rychleji. Má rozhraní USB a výkonný software pro přenos dat do počítače. V interní energeticky nezávislé paměti je uloženo více než 160 průběhů křivek např. matematických, bioelektrických, zdravotnických, trigonometrických, antitrigonometrických, přechodných jevů v automobilech apod. Má výborný poměr cena/výkon a množství funkcí. Využití najde v laboratořích vysokých škol, výzkumných ústavech apod. Tento přístroj splňuje bezpečnostní požadavky pro elektronické měřící přístroje GB4793 a bezpečnostní standardy IEC 61010-1/2, splňuje bezpečnostní normy pro izolované napětí CAT II 300V.


Parametry produktu :

- dvoukanálový generátor - 2 ekvivalentní, na sobě nezávislé kanály
- možnost propojení obou kanálů
- digitální syntéza signálů DDS
- generování sinusových signálů s kmitočtem 1μHz až 60MHz
- generování obdélníkových signálů s kmitočtem 1μHz až 60MHz
- generování různých dalších průběhů (sinus, obdélník, rampa, trojúhelník, puls, šum, DC, libovolný)
- typy modulace AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- použití modulačního signálu z interního i externího zdroje
- možnost zadání tvaru signálu matematickým vzorcem
- možnost zadání fáze signálu ve stupních nebo radiánech
- podpora výstupu sweep a burst signálů
- podporuje spouštění vnitřní / vnější / ruční spoušť
- 6ti bitové vysoce přesné měření frekvence až do 200MHz externích TTL kompatibilních signálů
- výstupní amplituda signálu až 10Vpp na impedanci 50Ω nebo až 20Vpp v režimu vysoké impedance
- ochrana terminálů proti přepětí
- vzorkovací frekvence 320M/s a 16 bitové vertikální rozlišení
- možnost uložit až 16 skupin proměnlivých digitálních vlnění
- rozhraní USB na čelním panelu pro zadání průběhů
- rozhraní USB Host na zadním panelu, výkonný software pro PC
- konektor LAN na zadním panelu pro aktualizaci firmwaru
- multifunkční knoflík a číselná klávesnice pro jednoduchou obsluhu
- systémová nápověda
- barevný displej TFT LCD s úhlopříčkou 4,3“ a vysokým rozlišením


Technické parametry :

- výstupní kanály: 2
- vzorkovací frekvence: 1,28 GS/s (interpolace), 320 MS/s (DDS režim)
- výstupní frekvence: až 60MHz
- frekvenční rozlišení: 1μHz
- vertikální rozlišení: 16 bitů (včetně symbolů, nápisů)
- délka vlny libovolného tvaru: 8pts až 16Mpts
- energeticky nezávislá paměť: lze uložit až 160 skupin libovolných křivek
- typy a kmitočty generovaných signálů:
sinusový: od 1μHz do 60MHz
obdélníkový: od 1μHz do 60MHz
rampa (pila): od 1μHz do 3MHz
puls: od 1μHz do 20MHz
libovolný: od 1μHz do 15MHz
Gaussův šum: do 60MHz (-3dB)
- DC offset signálu (peak AC+DC): ± 5V (50 Ω), ± 10V (high resistence)
- rozsah amplitudy: 1mVpp až 10Vpp(50Ω), 2mVpp až 20Vpp(High Z)
- typy modulace: AM, FM, PM, ASK, FSK, PSK, PWM, BPSK, QPSK, OSK, DSB-AM, SUM, QAM, Sweep
- pracovní režimy: výstup zapnutý / vypnutý, spojité, modulace, rozmítání, série
- měření frekvence signálů kompatabilních s TTL: ano, v rozmezí 100mHz - 200MHz s přesností ±51 ppm
- výstupní impedance: nastavitelná od 1Ω až do 1kΩ, nebo High Z, tovární nastavení 50Ω
- ochrana proti zkratu na výstupu: ano
- ochrana terminálů proti přepětí: při vstupním napětí >±12,0V, frekvence <10kHz, amplitudě >100mVpp
- ochrana terminálů proti přepětí: při vstupním napětí >±2,0V, frekvence <10kHz, amplitudě ≤100mVpp
- celk. harmon. zkreslení 20kHz, 1Vpp (typická hodnota): <0,2%
- přesnost: ± 0,5ppm 25 ℃
- rychlost stárnutí v prvním roce: 1 ppm
- koeficient teploty: ± 0,5 ppm /℃
- teplotní koeficient: < 2 ppm /℃
- displej: TFT LCD 64K, s úhlopříčkou 4,3“, WVGA (480 x 272 pixelů)
- rozhraní USB Device: ano
- napájení: AC od 100 V do 240 V, 45 Hz do 440 Hz, CAT II
- spotřeba: <50W
- jištění: tavnou pojistkou 250 V, T2 A
- hmotnost: 3,2kg
- rozměry: 305 x 230 x 93mm
- barva výrobku: bílá a šedá


Obsah individuálního balení :

- generátor funkcí UTG2062B: 1ks
- napájecí kabel: 1ks
- kabel rozhraní USB: 1ks
- kabel BNC-BNC (1m): 2ks
- český a anglický manuál: 1ks


Balení pro velkoodběratele :

- standardní množství na karton: 2ks
- standardní rozměry kartonu: 380 x 330 x 320 mm
- hrubá hmotnost kartonu: cca 8,5 kg


VÝROBCE : UNI-TREND
www.uni-t.cz





Doplňkové parametry

Kategorie: Generátory napětí
Záruka: 24 měsíců
