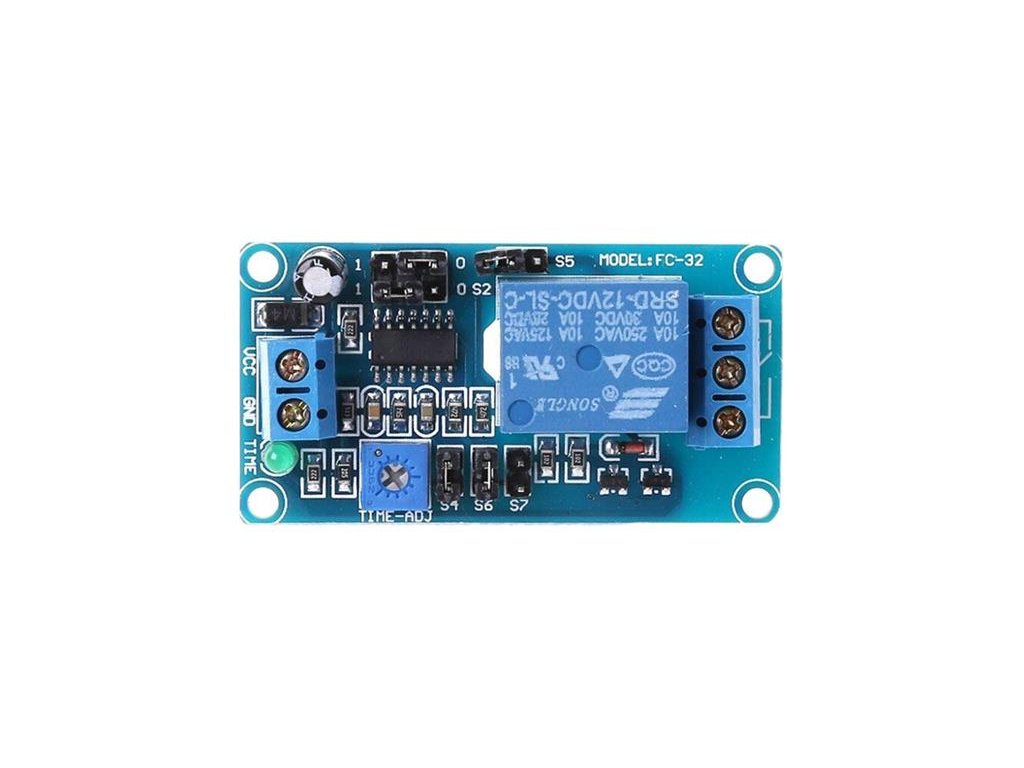

Časový spínač FC-32 0,1sec-1hod s relé, napájení 12V

Detailní popis produktu

Velmi variabilní časový spínač 0,1sec-1hod s mnoha variantami funkce a připojení.Po připojení k napětí sepne relé po nastaveném časovém zpoždění nebo sepne okamžitě a rozepne se zpožděním. Nastaveníprodlevy je možné provést trimrem a propojkami. Relé disponuje spínacím i rozpínacím kontaktem, takže spořebič lze zapnout s časovým zpožděním nebo naopak vypnout po uplynutí stanovené doby.


Technické parametry:

- napájecí napětí: 12 V DC
- provozní proud: <100mA
- nastavitelná doba sepnutí 100 ms až 1 hod.
- bezpotenciálový kontakt relé NO/NC 250 V AC / 10 A nebo 30 V DC / 10 A
- typ relé: Songe SRD-12VDC-SL-C
- provozní teplota: –10 až 60 °C
- rozměry: 56 × 30 × 18 mm
- hmotnost: 18 g

Funkce propojek:
- S1,S2,S4 – kombinací těchto propojek a trimru lze nastavit požadovaný čas, kdy je časový spínač v aktivnímstavu, tzn. zapnutý nebo vypnutý.
- S5 – propojka pro přivedení napájecího napětí na kontakt relé. Relé může mít samostatné kontakty (nepropojeno) nebo s napěťovým potenciálem 12V (propojeno). Potommůže rovnou spínat spotřebič 12V.
- S6,S7 – nastavení doby sepnutí nebo zpoždění zapnutí. Když je S6 propojen, relé je při odpočítávání času sepnuto, pokud je propojen S7, je relé při odpočítávání času vypnuto, tzn. obvod zapíná spotřebič se zpožděním.

Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
