Generátor UNI-T UTG2025A

Detailní popis produktu

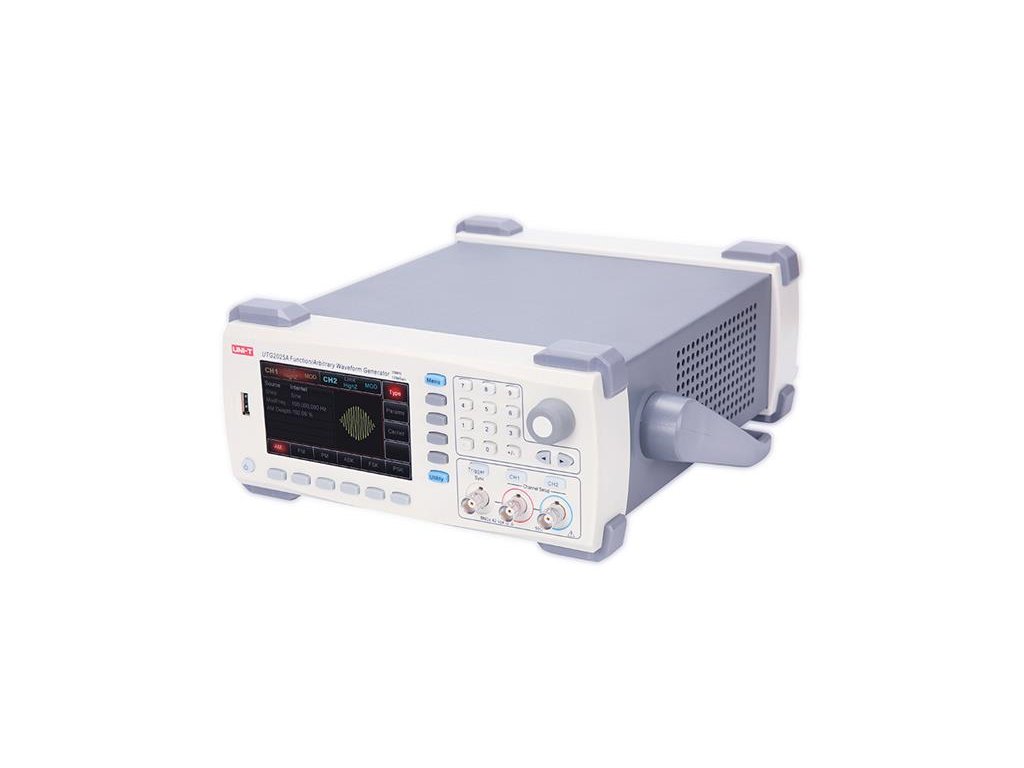

Generátor UNI-T UTG2025A
Generátor funkcí / libovolných průběhů UTG2025A je moderní dvoukanálový generátor využívající technologii přímé digitální syntézy k vytvoření přesného a stabilního výstupu libovolných tvarů vlny s rozlišením 1μHz. K dispozici je modulování signálů různými modulacemi jako AM, PM, FM, ASK, FSK atd. z interního nebo externího zdroje, lineárním a logaritmickým rozmítáním. Panel je ergonomicky konstruován pro snadné ovládání. Využití generátoru se předpokládá při návrh, testování, řešení problémů a opravy elektronických a elektroakustických zařízení, jako je testování obvodů a zařízení v celulárních a bezdrátových systémech, rozhlasových, televizních a rozhlasových systémech; testování polovodičových součástek atd. Díky technologii DDS je schopen generovat signály přesné a čisté s minimálním zkreslením. Uživatelsky přívětivý panel s jednoduchým ovládáním a přehledný displej vám umožňuje pracovat mnohem efektivněji a rychleji. Má rozhraní USB a výkonný software pro přenos dat do počítače. Má výborný poměr cena/výkon a množství funkcí.


Parametry produktu :

- dvoukanálový generátor - 2 ekvivalentí, na sobě nezávislé kanály
- digitální syntéza signálů DDS
- generování sinusových signálů s kmitočtem 1μHz až 25MHz
- generování obdélníkových signálů s kmitočtem 1μHz až 5MHz
- generování různých dalších průběhů (sinus, obdélník, rampa, trojúhelník, puls, šum, DC, libovolný)
- typy modulace AM, FM, PM, ASK, FSK, PSK, PWM signálů z interního i externího zdroje
- podpora výstupu sweep a burst signálů
- podporuje spouštění vnitřní / vnější / ruční spoušť
- 6ti bitové vysoce přesné měření frekvence až do 200MHz externích TTL kompatibilních signálů
- výstupní amplituda signálu až 10Vpp na impedanci 50Ω nebo až 20Vpp v režimu vysoké impedance
- vzorkovací frekvence 125M/s a 14 bitové vertikální rozlišení
- možnost uložit až 16 skupin proměnlivých digitálních vlnění
- rozhraní USB na čelním panelu pro zadání průběhů
- rozhraní USB Host na zadním panelu, výkonný software pro PC
- konektor LAN na zadním panelu pro aktualizaci firmwaru
- multifunkční knoflík a číselná klávesnice pro jednoduchou obsluhu
- systémová nápověda
- barevný displej TFT LCD s úhlopříčkou 4,3“ a vysokým rozlišením


Technické parametry :

- výstupní kanály: 2
- vzorkovací frekvence: 125MS/s
- výstupní frekvence: až 25MHz
- frekvenční rozlišení: 1μHz
- vertikální rozlišení: 14 bits
- hloubka paměti: 8 kpts
- délka vlny libovolného tvaru: 8pts ~ 8kpts
- typy a kmitočty generovaných signálů:
sinusový: od 1μHz do 25MHz
obdélníkový: od 1μHz do 5MHz
rampa (pila): od 1μHz do 400kHz
puls: od 1μHz do 5MHz
libovolný: od 1μHz do 5MHz
šum: 25MHz (-3dB)
DC
- rozsah amplitudy: 1mVpp až 10Vpp(50Ω), 2mVpp až 20Vpp(High Z)
- typy modulace: AM, FM, PM, ASK, FSK, PSK, PWM, Sweep
- měření frekvence signálů kompatabilních s TTL: ano, v rozmezí 100mHz - 200MHz s přesností ±51 ppm
- výstupní impedance: nastavitelná od 1Ω až do 1kΩ, nebo High Z, tovární nastavení 50Ω
- ochrana proti zkratu na výstupu: ano
- celk. harmon. zkreslení 20kHz, 1Vpp (typická hodnota): <0,2%
- rychlost stárnutí v prvním roce: 1 ppm
- koeficient závislosti na teplotě: ±0,5 ppm/℃
- teplotní koeficient: ＜2 ppm/℃
- displej: TFT LCD 64K, s úhlopříčkou 4,3“, WVGA (480 x 272 pixelů)
- rozhraní USB Device: ano
- napájení: AC od 100 V do 240 V, 45 Hz do 440 Hz, CAT II
- spotřeba: <40W
- jištění: tavnou pojistkou 250 V, T2 A
- hmotnost: 3,2kg
- rozměry: 265 x 110 x 320mm
- barva výrobku: bílá a šedá


Obsah individuálního balení :

- generátor funkcí UTG2025A: 1ks
- napájecí kabel: 1ks
- kabel rozhraní USB: 1ks
- kabel BNC-BNC: 2ks
- CD se softwarem pro PC: 1ks
- český a anglický manuál: 1ks


Balení pro velkoodběratele :

- standardní množství na karton: 2ks
- standardní rozměry kartonu: 380 x 330 x 320 mm
- hrubá hmotnost kartonu: cca 8,5 kg


VÝROBCE : UNI-TREND
